1、I/O 數據通信
在PROFIBUS-DP系統上，QJ71PB92V 可以作為等級1主站運行并且執行與從站的I/O數據交換。
在一個單QJ71PB92V上，最多可以連接125個從站(冗余系統中被限制為最多124個從站)，最多可以進行8192字節的I/O數據通信。
(1)、讀取/ 寫入I/O 數據
(a)、緩沖存儲器
對下面QJ71PB92V 中的緩沖存儲器進行I/O 數據讀取或者寫入操作。
·輸入數據: 輸入數據區域(模式3用)(Un\G6144至Un\G10239)
·輸出數據: 輸出數據區域(模式3用)(Un\G14336至Un\G18431)
(b)、讀取/寫入方法
對QCPU 中的軟元件進行I/O數據(從緩沖存儲器)的讀取或者寫入操作的方法如下所示。
┌─────────┬─────────┬───────┐
│讀取/寫入方法 │設置位置 │數據一致性功能│
├─────────┼─────────┼───────┤
│自動刷新 │GX Configurator-DP│ │
├─────────┼─────────┤ 可用 │
│專用指令 │順控程序 │ │
│(BBLKRD、BBLKWR) │ │ │
├─────────┼─────────┼───────┤
│MOV或者FROM/TO指令│順控程序 │ 不可用 │
└─────────┴─────────┴───────┘

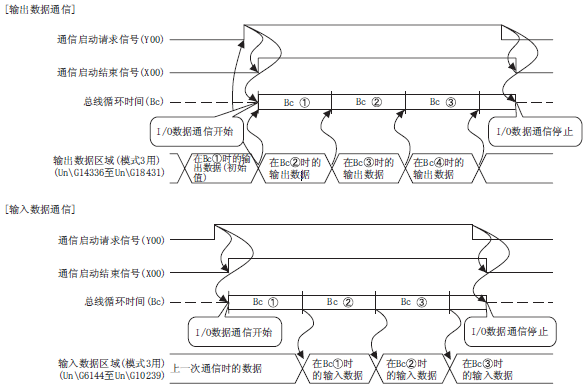

(2)、啟動和停止I/O數據通信
(a)、向輸出數據區域(模式3用)(Un\G14336至Un\G18431)寫入輸出數據的初始值。
(b)、將通信啟動請求信號(Y00)置為ON。
(c)、將通信啟動請求信號(Y00)置為ON之后，I/O數據通信開始時，通信啟動結束信號(X00)將變?yōu)镺N。
(d)、來自從站的輸入數據存儲在輸入數據區域( 模式3 用)(Un\G6144 至Un\G10239)中。
(e)、將通信啟動請求信號(Y00)置為OFF后，通信啟動結束信號(X00)將變?yōu)镺FF，并且I/O數據通信停止。

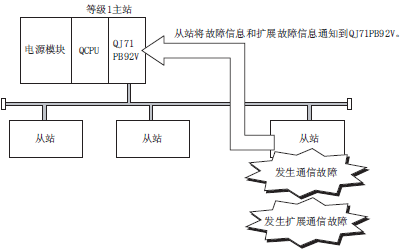

2、通信故障信息、擴展通信故障信息的取得功能
對于I/O數據通信期間從站中發生的通信故障及擴展故障的信息，可以使用緩沖存儲器和I/O信號方便的取得。
在QJ71PB92V中可以通過故障信息、擴展故障信息確認從站中發生的出錯原因。
(1) 確認發生通信故障的站點
顯示各從站出現通信故障信息的位置的數據存儲在從站狀態區域(故障信息測出)(Un\G23056至Un\G23064)中。
在各站故障狀態(Un\G23057至Un\G23064)中，發送了故障信息的站點相應的位變?yōu)镺N。
(2) 取得通信故障信息
從站的通信故障信息存儲在QJ71PB92V的緩沖存儲器中。
從下面的緩沖存儲器中讀取通信故障信息。
· 通信故障信息區域(模式3用)(Un\G23072至Un\G23321)
(3) 取得擴展故障信息
(a) 確認發生擴展故障信息的站點
對于擴展故障信息是否存儲在某個從站中，請通過存儲在通信故障信息區域(模式3用)
(Un\G23072至Un\G23321) 中的各從站狀態1信息確認。
如果是在第1個從站的情況下，通過緩沖存儲器地址23073(5A21H)的b11確認。
(b) 從從站取得擴展故障信息
執行下面的步驟以取得擴展故障信息:
1) 將要讀取擴展故障信息的從站的站號寫入到擴展通信故障信息讀取請求區域(Un\G23456)中。
2) 將擴展通信故障信息讀取請求信號(Y06) 置為ON。
3) 當擴展通信故障信息的讀取操作結束時，擴展通信故障信息讀取應答信號(X06)將變?yōu)镺N并且擴展通信故障信息將被存儲到擴展通信故障信息讀取應答區域(Un\G23457至Un\G23583)中。
4) 確認讀取的擴展通信故障信息，并且將擴展通信故障信息讀取請求信號(Y06)置為OFF。

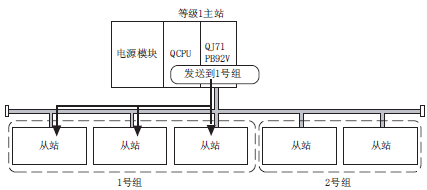

3、全局控制功能
通過向在組中的各從站發送服務(SYNC、UNSYNC、FREEZE、UNFREEZE)，可以實現從站I/O數據的同步控制。
通過多點傳送通信(廣播輪詢通信)，QJ71PB92V對指定組中的各從站的I/O數據進行同步控制。
