QJ71PB92V用于將MELSEC-Q系列的可編程控制器連接到PROFIBUS-DP上。QJ71PB92V在PROFIBUS-DP中作為等級1主站運行。

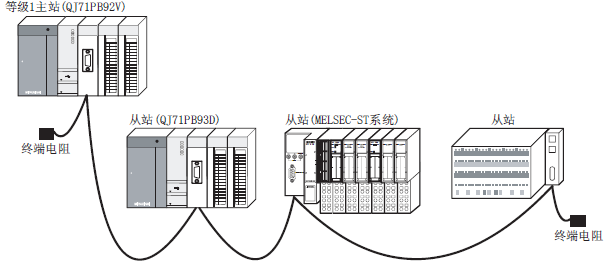

1、QJ71PB92V用于單CPU系統

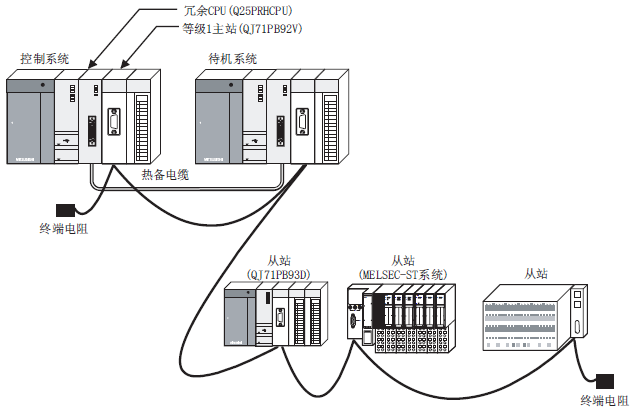

2、QJ71PB92V用于冗余系統

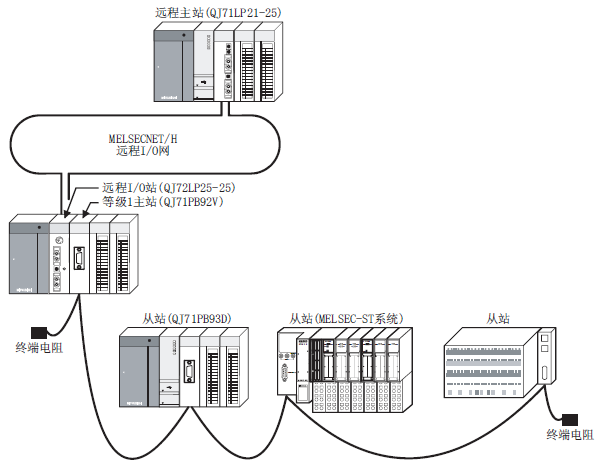

3、MELSECNET/H遠程I/O網
QJ71PB92V中具有用QJ71PB92V替代QJ71PB92D的功能(QJ71PB92D替換功能)。QJ71PB92D故障時，應使用QJ71PB92D替換功能，用QJ71PB92V替代QJ71PB92D。
QJ71PB92V參數說明：ProfiBus-DP(主站)
[PROFIBUS-DP主站類型] 等級1主站
[傳送規格]
. 電氣規格/特性：符合EIA-RS485 標準
. 媒介物：屏蔽雙扭線電纜
. 網絡配置：總線類型(當使用中繼器時為樹類型)
. 數據鏈接方式：在主站和主站之間令牌傳遞方式、在主站和從站之間按序詢問方式
. 傳送符號方式：NRZ
. 傳送速度(范圍控制在±0.2%以內)：9.6kbps至12Mbps
. 傳送距離：根據傳送速度的不同而有變化
┌─────┬─────┬─────────────┐
│傳送速度 │傳送距離 │使用中繼器時的最大傳送距離│
├─────┼─────┼─────────────┤
│9.6kbps │1200m/段 │4800m/網絡 │
├─────┤ │ │
│19.2kbps │ │ │
├─────┤ │ │
│93.75kbps │ │ │
├─────┼─────┼─────────────┤
│187.5kbps │1000m/段 │4000m/網絡 │
├─────┼─────┼─────────────┤
│500kbps │400m/段 │1600m/網絡 │
├─────┼─────┼─────────────┤
│1.5Mbps │200m/段 │800m/網絡 │
├─────┼─────┼─────────────┤
│3Mbps │l00m/段 │400m/網絡 │
├─────┤ │ │
│6Mbps │ │ │
├─────┤ │ │
│12Mbps │ │ │
└─────┴─────┴─────────────┘
上面表格中所列出的最大傳送距離是基于在使用了3個中繼器的情況下。
使用中繼器延長傳送距離的計算公式是:
最大傳送距離[m/網絡] = (中繼器個數 + 1) * 傳送距離[m/網絡]
. 最大經過中繼器數：3個中繼器
. 允許連接模塊的個數(每個段)：每個段有32個(包括中繼器)
. 允許連接模塊的個數(每個網絡)：每個網絡有126個
. 最大從站個數：125個
. I/O數據大小：輸入數據/輸出數據各最大為8192字節(每個從站為244字節)、
[向快閃ROM 寫入的次數] 最多為100000次
[I/O占用點數] 32點(I/O分配: 智能功能32點)
[DC5V內部消耗電流] 0.57A
[外形尺寸H*W*D] 98*27.4*90mm
[重量] 0.13kg
二、QJ71PB92V外部連接(QJ71PB92V布線)
下面說明QJ71PB92V上的PROFIBUS接口連接器的針配置、PROFIBUS電纜布線規格、終端電阻和其它信息。

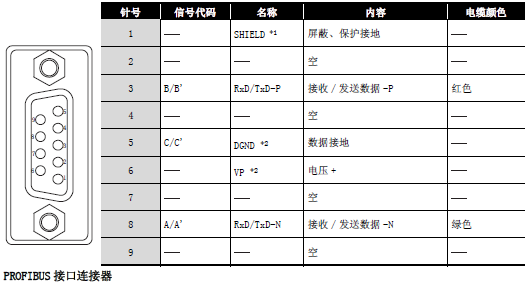

1、下面說明PROFIBUS 接口連接器(D-sub 9針凹連接器)的針配置。
*1 選擇信號。
*2 用于連接終端電阻的信號。
2、PROFIBUS電纜
下面說明PROFIBUS電纜和布線規格。
1)、PROFIBUS電纜
應使用符合下面規格的PROFIBUS電纜(型號A(符合IEC61158-2標準))
┌─────┬───────────┐
│項目 │ 傳送線路 │
├─────┼───────────┤
│適用電纜 │屏蔽雙扭線電纜 │
├─────┼───────────┤
│阻抗 │135~165Ω(f=3~20MHz) │
├─────┼───────────┤
│容量 │小于30pF/m │
├─────┼───────────┤
│導線電阻 │小于110Ω/km │
├─────┼───────────┤
│導線截面積│0.34mm平方以上(22AWG) │
└─────┴───────────┘

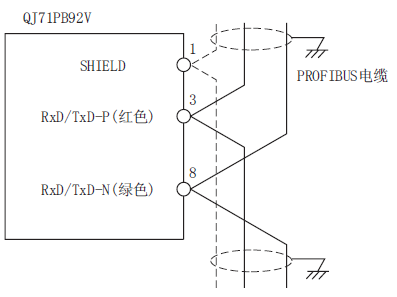

2)、布線規格
3、連接器
PROFIBUS電纜應使用D-SUB 9針凸連接器。適用螺栓尺寸為#40-40UNC。

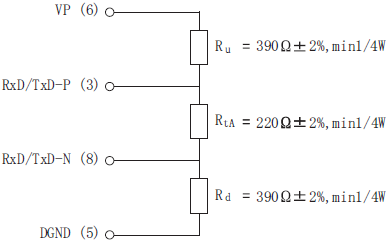

4、終端電阻的布線規格
當QJ71PB92V為終端站時，應使用符合下面布線規格并內置了終端電阻的連接器。
5、PROFIBUS設備
PROFIBUS 電纜、連接器等PROFIBUS設備需要用戶購買或自備。
三、布線注意事項
作為充分發揮QJ71PB92V功能和使系統具有高可靠性的必要條件，需要不容易受到噪音影響的外部布線。
1、通信電纜布線
不要將QJ71PB92V的通信電纜與主電路、動力線或除可編程控制器以外的負載線安裝得過近，也不要捆扎在一起。
否則可能使QJ71PB92V受到噪音以及電涌感應影響。
2、從可編程控制器的I/O模塊開始的布線
盡量使PROFIBUS電纜遠離I/O 模塊電纜。
3、接地
使用QJ71PB92V時，應將可編程控制器的電源模塊的FG和LG端子接地。
QJ71PB92V、QJ71PB92V價格(面價32350)
三菱FX系列PLC、三菱Q系列PLC品種齊全，三菱PLC大量現貨，三菱QJ71PB92V、QJ71PB92D價格好，QJ71PB92V批發或零售，歡迎選購！
1、QJ71PB92V用于單CPU系統
2、QJ71PB92V用于冗余系統
3、MELSECNET/H遠程I/O網
QJ71PB92V中具有用QJ71PB92V替代QJ71PB92D的功能(QJ71PB92D替換功能)。QJ71PB92D故障時，應使用QJ71PB92D替換功能，用QJ71PB92V替代QJ71PB92D。
QJ71PB92V參數說明：ProfiBus-DP(主站)
QJ71PB92V圖片
一、三菱PLC模塊QJ71PB92V產品規格說明[PROFIBUS-DP主站類型] 等級1主站
[傳送規格]
. 電氣規格/特性：符合EIA-RS485 標準
. 媒介物：屏蔽雙扭線電纜
. 網絡配置：總線類型(當使用中繼器時為樹類型)
. 數據鏈接方式：在主站和主站之間令牌傳遞方式、在主站和從站之間按序詢問方式
. 傳送符號方式：NRZ
. 傳送速度(范圍控制在±0.2%以內)：9.6kbps至12Mbps
. 傳送距離：根據傳送速度的不同而有變化
┌─────┬─────┬─────────────┐
│傳送速度 │傳送距離 │使用中繼器時的最大傳送距離│
├─────┼─────┼─────────────┤
│9.6kbps │1200m/段 │4800m/網絡 │
├─────┤ │ │
│19.2kbps │ │ │
├─────┤ │ │
│93.75kbps │ │ │
├─────┼─────┼─────────────┤
│187.5kbps │1000m/段 │4000m/網絡 │
├─────┼─────┼─────────────┤
│500kbps │400m/段 │1600m/網絡 │
├─────┼─────┼─────────────┤
│1.5Mbps │200m/段 │800m/網絡 │
├─────┼─────┼─────────────┤
│3Mbps │l00m/段 │400m/網絡 │
├─────┤ │ │
│6Mbps │ │ │
├─────┤ │ │
│12Mbps │ │ │
└─────┴─────┴─────────────┘
上面表格中所列出的最大傳送距離是基于在使用了3個中繼器的情況下。
使用中繼器延長傳送距離的計算公式是:
最大傳送距離[m/網絡] = (中繼器個數 + 1) * 傳送距離[m/網絡]
. 最大經過中繼器數：3個中繼器
. 允許連接模塊的個數(每個段)：每個段有32個(包括中繼器)
. 允許連接模塊的個數(每個網絡)：每個網絡有126個
. 最大從站個數：125個
. I/O數據大小：輸入數據/輸出數據各最大為8192字節(每個從站為244字節)、
[向快閃ROM 寫入的次數] 最多為100000次
[I/O占用點數] 32點(I/O分配: 智能功能32點)
[DC5V內部消耗電流] 0.57A
[外形尺寸H*W*D] 98*27.4*90mm
[重量] 0.13kg
二、QJ71PB92V外部連接(QJ71PB92V布線)
下面說明QJ71PB92V上的PROFIBUS接口連接器的針配置、PROFIBUS電纜布線規格、終端電阻和其它信息。
1、下面說明PROFIBUS 接口連接器(D-sub 9針凹連接器)的針配置。
*1 選擇信號。
*2 用于連接終端電阻的信號。
2、PROFIBUS電纜
下面說明PROFIBUS電纜和布線規格。
1)、PROFIBUS電纜
應使用符合下面規格的PROFIBUS電纜(型號A(符合IEC61158-2標準))
┌─────┬───────────┐
│項目 │ 傳送線路 │
├─────┼───────────┤
│適用電纜 │屏蔽雙扭線電纜 │
├─────┼───────────┤
│阻抗 │135~165Ω(f=3~20MHz) │
├─────┼───────────┤
│容量 │小于30pF/m │
├─────┼───────────┤
│導線電阻 │小于110Ω/km │
├─────┼───────────┤
│導線截面積│0.34mm平方以上(22AWG) │
└─────┴───────────┘
2)、布線規格
3、連接器
PROFIBUS電纜應使用D-SUB 9針凸連接器。適用螺栓尺寸為#40-40UNC。
4、終端電阻的布線規格
當QJ71PB92V為終端站時，應使用符合下面布線規格并內置了終端電阻的連接器。
5、PROFIBUS設備
PROFIBUS 電纜、連接器等PROFIBUS設備需要用戶購買或自備。
三、布線注意事項
作為充分發揮QJ71PB92V功能和使系統具有高可靠性的必要條件，需要不容易受到噪音影響的外部布線。
1、通信電纜布線
不要將QJ71PB92V的通信電纜與主電路、動力線或除可編程控制器以外的負載線安裝得過近，也不要捆扎在一起。
否則可能使QJ71PB92V受到噪音以及電涌感應影響。
2、從可編程控制器的I/O模塊開始的布線
盡量使PROFIBUS電纜遠離I/O 模塊電纜。
3、接地
使用QJ71PB92V時，應將可編程控制器的電源模塊的FG和LG端子接地。
