使用三菱PLC模塊QJ71PB92V構筑PROFIBUS-DP時的基本配置
以下介紹將QJ71PB92V作為等級1主站使用，構筑PROFIBUS-DP時的基本配置有關內容。
1、關于配置設備
構筑PROFIBUS-DP時的必備設備如下所示：
. 等級1主站：QJ71PB92V
. 配置器：GX Configurator-DP版本7以后
. 從站：QJ71PB93D、ST1H-PB等
. 中繼器：連接了32個以上的從站時需要使用該設備
. PROFIBUS電纜
. 終端電阻
2、關于網絡配置
構筑PROFIBUS-DP時，應滿足以下條件。
1)、整個網絡的允許連接個數( 使用中繼器時)
主站(包括QJ71PB92V)+從站 <= 126個
2)、每1段的允許連接個數
主站(包括QJ71PB92V)+從站+中繼器(在兩段中都將中繼器計入到個數中) <= 32個
3)、最大經過中繼器數
從QJ71PB92V與任意從站進行通信時，最多可以經過3個中繼器。
4)、每個QJ71PB92V的允許連接從站個數
每個QJ71PB92V可以連接125個從站。
5)、關于多主站系統
在連接了QJ71PB92V的PROFIBUS-DP中，不能連接通信芯片中使用了相當于ASPC2的STEP C 模式的主站。
使用上述通信芯片的主站時，應構筑其它網絡。
3、PROFIBUS-DP網絡配置示例

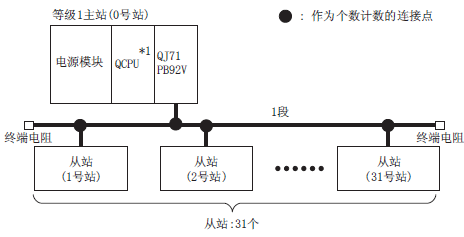

1)、未連接中繼器時的最大配置
主站(QJ71PB92V):1個 從站:31個

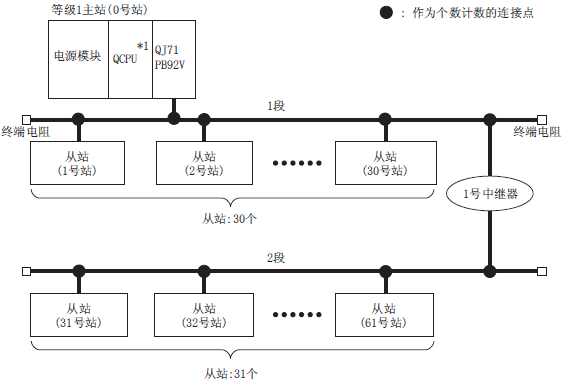

2)、連接了1個中繼器時的最大配置
主站(QJ71PB92V):1個 從站:61個 中繼器:1個

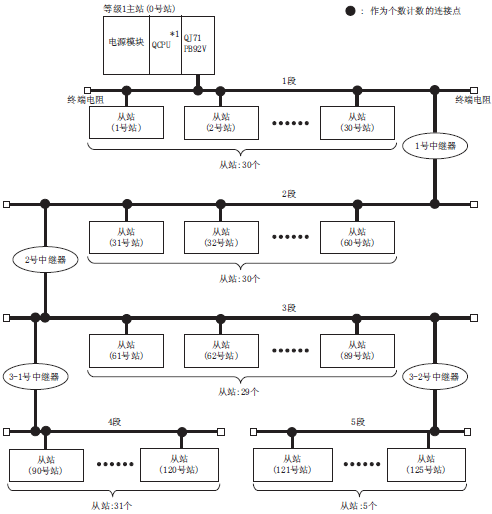

3)、連接了125個從站時
主站(QJ71PB92V):1個 從站:125個 中繼器:4個
4)、連接了多個主站時(多主站系統)
在同一個網絡上，可以連接多個不同站號的主站。
