三菱PLC模塊LJ61CL12使用不同電纜的連接
三菱PLC模塊LJ61CL12使用不同電纜的連接
時間:2016-06-07 來源:未知 作者:admin 點擊:4132次
三菱PLC模塊 LJ61CL12-CM同時使用不同類型的電纜的連接方法說明(LJ61CL12電纜連接、LJ61CL12電纜連接方法)
1、干線
不同類型的電纜不能一起使用。

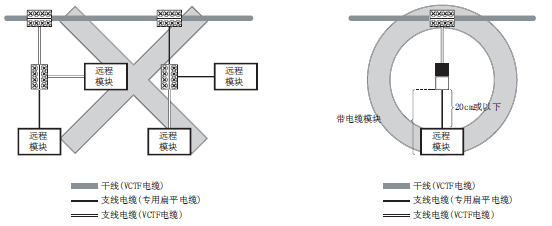

2、支線
在不同的支線內可以使用不同類型的電纜，在同一支線內不能使用不同類型的電纜。
然而，當使用帶電纜模塊(如CL1Y2-T1D2S)時，通過將專用扁平電纜的長度縮短到20cm或以下，不同類型的電纜可以一起使用

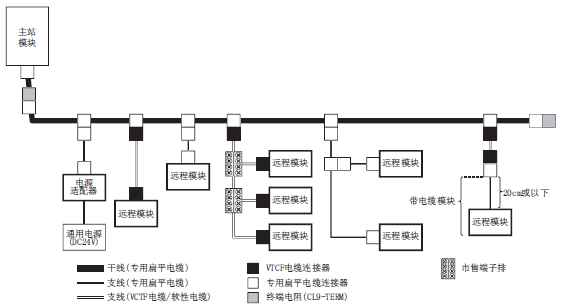

3、LJ61CL12當對干線使用專用扁平電纜時的系統配置示例

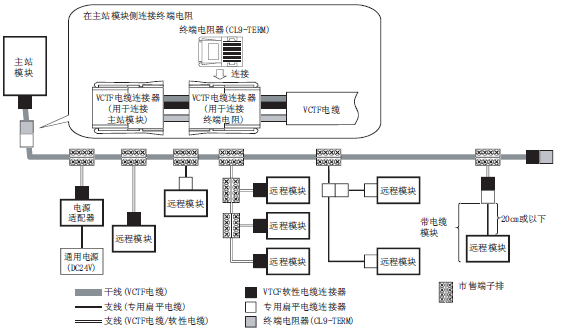

4、LJ61CL12當對干線使用VCTF電纜時的系統配置示例

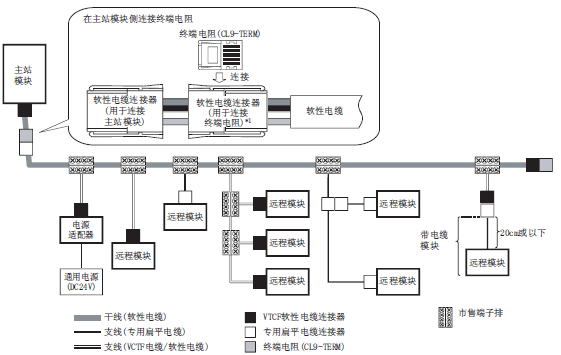

5、LJ61CL12當對干線使用軟性電纜時的系統配置示例
LJ61CL12電纜連接、LJ61CL12電纜連接方法
1、干線
不同類型的電纜不能一起使用。
2、支線
在不同的支線內可以使用不同類型的電纜，在同一支線內不能使用不同類型的電纜。
然而，當使用帶電纜模塊(如CL1Y2-T1D2S)時，通過將專用扁平電纜的長度縮短到20cm或以下，不同類型的電纜可以一起使用
3、LJ61CL12當對干線使用專用扁平電纜時的系統配置示例
4、LJ61CL12當對干線使用VCTF電纜時的系統配置示例
5、LJ61CL12當對干線使用軟性電纜時的系統配置示例
LJ61CL12電纜連接、LJ61CL12電纜連接方法
