LJ61CL12為三菱CC-Link/LT主站模塊，LJ61CL12價格，LJ61CL12供應商。
LJ61CL12-CM參數說明：CC-Link/LT主站模塊
三菱CC-Link/LT主站模塊LJ61CL12-CM產品規格說明
1、LJ61CL12硬件規格
┌───────────────────┬────┬────┬──────┐
│點數模式 │4點模式 │8點模式 │16點模式 │
├────┬──────────────┼────┼────┼──────┤
│控制規格│最多鏈接點數 │256點 │ 512點 │ 1024點 │
│ │(使用相同的I/O地址時) │(512點) │(1024點)│(2048點) │
│ ├──────────────┼────┼────┼──────┤
│ │每站的鏈接點數 │4點 │ 8點 │ 16點 │
│ │(使用相同的I/O地址時) │(8點) │(16點) │(32點) │
│ ├────┬────┬────┼────┼────┼──────┤
│ │鏈接掃描│連接32站│點數 │128點 │256點 │512點 │
│ │時間 │時 ├────┼────┼────┼──────┤
│ │ │ │2.5Mbps │0.7ms │0.8ms │1.0ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │625kbps │2.2ms │2.7ms │3.8ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │156kbps │8.0ms │10.0ms │14.1ms │
│ │ ├────┼────┼────┼────┼──────┤
│ │ │連接64站│點數 │256點 │512點 │1024點 │
│ │ │時 ├────┼────┼────┼──────┤
│ │ │ │2.5Mbps │1.2ms │1.5ms │2.0ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │625kbps │4.3ms │5.4ms │7.4ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │156kbps │15.6ms │20.0ms │27.8ms │
└────┴────┴────┴────┴────┴────┴──────┘
[通信規格]
. 傳送速度：2.5Mbps/625kbps/156kbps
. 通信方式：BITR方式(Broadcastpolling + Interval Timed Response)
. 網絡拓?fù)洌篢分支類型
. 出錯控制系統：CRC
. 可連接模塊數：64
. 遠程站號：1~64
. 主站模塊安裝位置：干線端部
. RAS功能：網絡診斷、內部回送診斷、從站斷開功能、自動恢復功能
. 連接電纜*1：專用扁平電纜(0.75mm2×4)*5、VCTF電纜*4、軟性電纜*5
[I/O點占用數*2] 16、32、48、64、128、256、512、1024 點(I/O 分配: 智能)
[內部消耗電流(DC5V)] 0.16A
[DC24V電源*3]
. 電壓：電壓DC20.4 ～ 28.8V
. 當前消耗電流：0.03A
. 啟動進的電流：0.07A
[重量] 0.12kg
=============================備注======================
*1 當使用專用的扁平電纜、VCTF電纜和軟性電纜以外的電纜時，CCLINK/LT性將無法保證。
*2 使用動作設置開關設置I/O占用點數。
*3 DC24V 電源是通過專用電源或電源適配器提供。

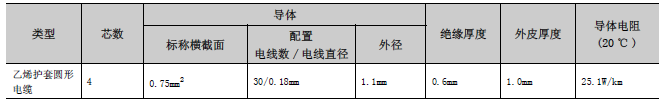

*4 關于VCTF 電纜的規格，請參閱下表。
*5 應使用CC-Link 協會認證的協會專用扁平電纜和軟性電纜。
=======================================================

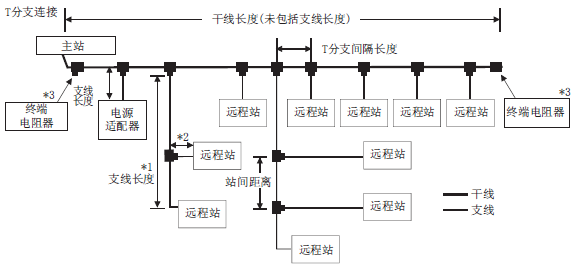

2、網絡配線規格
下表列出了CC-Link/LT網絡配線規格。
┌────────┬──────────────┬────────────┐
│項目 │規格 │ 備注 │
├────────┼────┬────┬────┼────────────┤
│傳送速度 │2.5Mbps │625kbps │156kbps │ │
├────────┼────┴────┴────┼────────────┤
│站間距離 │ 無限制 │ │
├────────┼──────────────┼────────────┤
│每個支線上可連接│ 8 │ │
│的最多模塊數 │ │ │
├────────┼────┬────┬────┼────────────┤
│干線最長長度 │35m │100m │500m │兩個終端電阻間的電纜長度│
│ │ │ │ │(支線長度不包括在內) │
├────────┼────┴────┴────┼────────────┤
│T分支的間隔 │ 無限制 │ │
├────────┼────┬────┬────┼────────────┤
│支線最長長度 │4m │16m │60m │每條支線的電纜長度 │
├────────┼────┼────┼────┼────────────┤
│總支線長度 │15m │50m │200m │所有支線的總長度 │
└────────┴────┴────┴────┴────────────┘
LJ61CL12-CM參數說明：CC-Link/LT主站模塊
1、LJ61CL12硬件規格
┌───────────────────┬────┬────┬──────┐
│點數模式 │4點模式 │8點模式 │16點模式 │
├────┬──────────────┼────┼────┼──────┤
│控制規格│最多鏈接點數 │256點 │ 512點 │ 1024點 │
│ │(使用相同的I/O地址時) │(512點) │(1024點)│(2048點) │
│ ├──────────────┼────┼────┼──────┤
│ │每站的鏈接點數 │4點 │ 8點 │ 16點 │
│ │(使用相同的I/O地址時) │(8點) │(16點) │(32點) │
│ ├────┬────┬────┼────┼────┼──────┤
│ │鏈接掃描│連接32站│點數 │128點 │256點 │512點 │
│ │時間 │時 ├────┼────┼────┼──────┤
│ │ │ │2.5Mbps │0.7ms │0.8ms │1.0ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │625kbps │2.2ms │2.7ms │3.8ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │156kbps │8.0ms │10.0ms │14.1ms │
│ │ ├────┼────┼────┼────┼──────┤
│ │ │連接64站│點數 │256點 │512點 │1024點 │
│ │ │時 ├────┼────┼────┼──────┤
│ │ │ │2.5Mbps │1.2ms │1.5ms │2.0ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │625kbps │4.3ms │5.4ms │7.4ms │
│ │ │ ├────┼────┼────┼──────┤
│ │ │ │156kbps │15.6ms │20.0ms │27.8ms │
└────┴────┴────┴────┴────┴────┴──────┘
[通信規格]
. 傳送速度：2.5Mbps/625kbps/156kbps
. 通信方式：BITR方式(Broadcastpolling + Interval Timed Response)
. 網絡拓?fù)洌篢分支類型
. 出錯控制系統：CRC
. 可連接模塊數：64
. 遠程站號：1~64
. 主站模塊安裝位置：干線端部
. RAS功能：網絡診斷、內部回送診斷、從站斷開功能、自動恢復功能
. 連接電纜*1：專用扁平電纜(0.75mm2×4)*5、VCTF電纜*4、軟性電纜*5
[I/O點占用數*2] 16、32、48、64、128、256、512、1024 點(I/O 分配: 智能)
[內部消耗電流(DC5V)] 0.16A
[DC24V電源*3]
. 電壓：電壓DC20.4 ～ 28.8V
. 當前消耗電流：0.03A
. 啟動進的電流：0.07A
[重量] 0.12kg
=============================備注======================
*1 當使用專用的扁平電纜、VCTF電纜和軟性電纜以外的電纜時，CCLINK/LT性將無法保證。
*2 使用動作設置開關設置I/O占用點數。
*3 DC24V 電源是通過專用電源或電源適配器提供。
*4 關于VCTF 電纜的規格，請參閱下表。
*5 應使用CC-Link 協會認證的協會專用扁平電纜和軟性電纜。
=======================================================
2、網絡配線規格
下表列出了CC-Link/LT網絡配線規格。
┌────────┬──────────────┬────────────┐
│項目 │規格 │ 備注 │
├────────┼────┬────┬────┼────────────┤
│傳送速度 │2.5Mbps │625kbps │156kbps │ │
├────────┼────┴────┴────┼────────────┤
│站間距離 │ 無限制 │ │
├────────┼──────────────┼────────────┤
│每個支線上可連接│ 8 │ │
│的最多模塊數 │ │ │
├────────┼────┬────┬────┼────────────┤
│干線最長長度 │35m │100m │500m │兩個終端電阻間的電纜長度│
│ │ │ │ │(支線長度不包括在內) │
├────────┼────┴────┴────┼────────────┤
│T分支的間隔 │ 無限制 │ │
├────────┼────┬────┬────┼────────────┤
│支線最長長度 │4m │16m │60m │每條支線的電纜長度 │
├────────┼────┼────┼────┼────────────┤
│總支線長度 │15m │50m │200m │所有支線的總長度 │
└────────┴────┴────┴────┴────────────┘
