A1S68AD 三菱模擬數字變換模塊
A1S68AD是三菱模擬數字變換模塊，三菱A1S68AD的特點有：
(1) 用1個模塊可以進行8個信道的A/D變換
1個AlS68AD模塊能夠進行8個信道的A/D變換。
此外，還能使用微型開關分別對各個信道進行電壓輸入、電流輸入的選擇。
(2)能夠選擇處理方式(各個信道)
能夠分別對各個信道選擇處理方式。
①一種是在A/D變換時，把當時的數字值存儲到緩沖存儲器內的取樣處理方式。
②另一種是設定A/D變換的次數或時間，將其平均值作為數字值存儲到緩沖存儲器內的平均處理方式.
(3)可以設定變換允許/禁止(各個信道)
可以對每個信道設定A/D變換允許/禁止，把不使用的信道設定在變換禁止，能夠縮短變換時間.
(4)使用微型開關能夠迭擇輸入范圍(各個信道)
使用微型開關可分別對各個信道選擇輸入范圍，備有自動補償功能。不必像原有機型那樣的補償、增益調整。
(5)可實現高速的A/D變換
每一信道的最高A/D變換速度可達到0.5ms.
三菱PLC模塊A1S68AD(模擬數字變換模塊)的系統構成：
(1) 適用的CPU
·AISJCPU ·AISCPU ·A2SCPU ·A2USCPU(S1) ·AlSCPU24-R2 ·A2ASCPU ·A52GCPU (T21B)
(2) 安裝片數
只要在適用CPU的輸入點范圍之內，使用的模塊數沒有限制。
(3)安裝槽
除了下述情況外，可以裝入底座組件上的任一槽內。
如安裝于沒有電源組件的增設底座組件上(A1S52B,AIS55B, A1S58B)，則可能會產生電源容量不夠的情況，請予注意.
當把A1S68AD安裝于沒有電源組件的增設底座上時,請考慮下列各項來選定電源組件、基本底座組件、增設底座組件及增設電纜.
①基本底座組件上電源組件的電流容量
②基本底座組件的電壓降
③增設底座組件的電壓降
④增設電纜的電壓降
(4)數據鏈路系統
在數據鏈路系統中，主站、本地站、遠程輸入輸出站都能設置.有關遠程輸入輸出站的程序例子，請參照MELSECNET, MEMECNET/B數據鏈路系統參考手冊

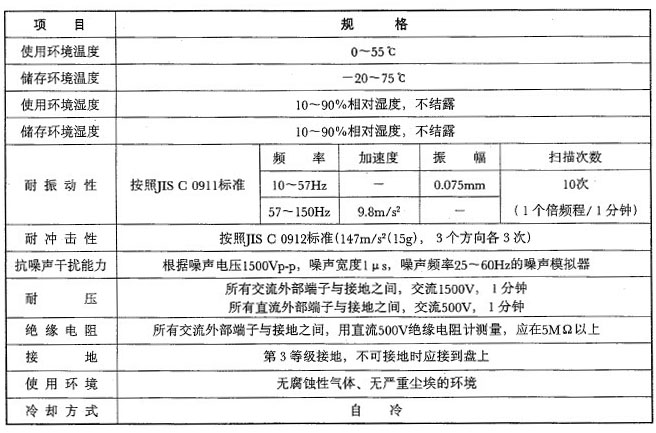

三菱A1S68AD的一般規格：
三菱A1S68AD的性能規格：
模擬輸入:可以使用微型開關的設定進行以下2種選擇
電壓:DC-10~0~+10V(輸入阻抗1M歐)
電流:0~+20mA(輸入阻抗250歐)
數字輸出：帶16位符號的二進制數
輸入輸出特性*1如下：
模擬輸入值 數字輸出值
0~+10V 0~+4000
-10~10V -2000~+2000
0~5V或0～20mA 0~+4000
1~5V或4～20mA 0~+4000
最大分辨率如下：
模擬輸入值 數字輸出值
0~+10V 2.5mA
- 10~10V 5mA
0~5V 1.25mA
1~5V 1mA
0～20mA 5uA
4～20mA 4uA
綜合精度:士1%以內(相對于最大值的精度)
最大變換速度:0.5ms/1個信道 *2
最大絕對輸入:電壓士35V，電流士30mA
模擬輸入點數:8個信道/1個模塊
絕緣方式:輸入端子與程控器電源之間光耦合器絕緣(信道之間為非絕緣)
輸入輸出點有點數：特殊32點
連接端子：20點端子塊
外部電源：不需要
適用電線尺寸：0.75～1.5mm2
適用壓接端子：R1.25-3 ,1.25-YS3,RAV1.25-3,V1.25-YS3A
A1S68AD內部消耗電流：0.4A
A1S68AD重量：0.27KG
A1S68AD面價：6480
備注：
*1、出廠時的模擬輸入值設定在0～+10V
*2、即使是只設定1個信道進行平均處理，全部信道的最大變換速度也將變?yōu)閘ms/1信道。
A1S68AD電壓輸入特性：

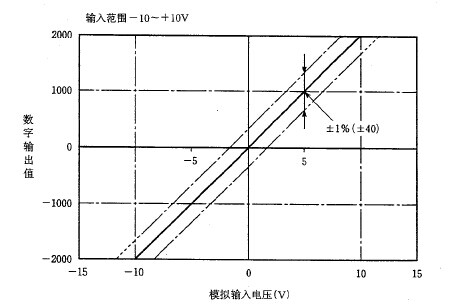

A1S68AD電壓輸入特性的綜合精度：
A1S68AD電流輸入特性：

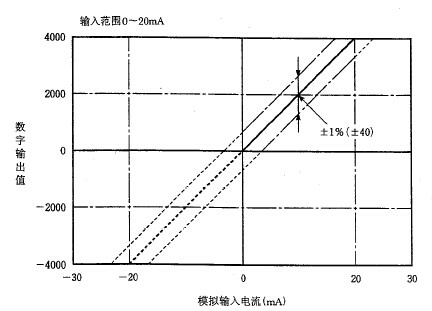

A1S68AD電流輸入特性的綜合精度：
