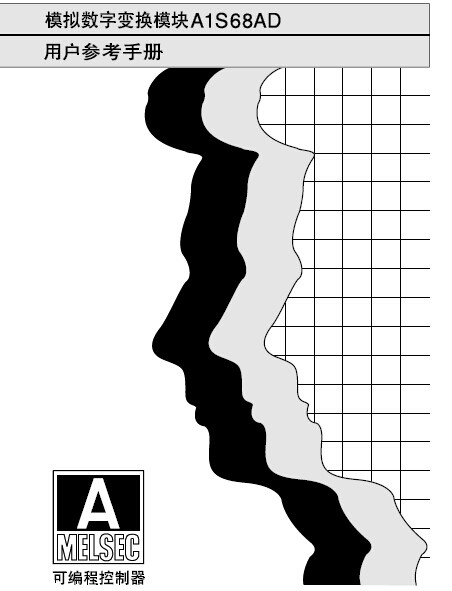

A1S68AD使用手冊 A1S68AD用戶參考手冊  A1S68AD用戶手冊中文版免費下載！三菱模擬數字變換模塊

文件格式：PDF                文件大?。?.8MB

點擊下載>>>A1S68AD用戶參考手冊

三菱模擬數字變換模塊A1S68AD的特點：
(1)用1個模塊可以進行8個信道的A/D變換
    1個AlS68AD模塊能夠進行8個信道的A/D變換。
    此外，還能使用微型開關分別對各個信道進行電壓輸入、電流輸入的選擇。
(2)能夠選擇處理方式(各個信道)
    能夠分別對各個信道選擇處理方式。
    ①一種是在A/D變換時，把當時的數字值存儲到緩沖存儲器內的取樣處理方式。
    ②另一種是設定A/D變換的次數或時間，將其平均值作為數字值存儲到緩沖存儲器內的平均處理方式.
(3)可以設定變換允許/禁止(各個信道)
    可以對每個信道設定A/D變換允許/禁止，把不使用的信道設定在變換禁止，能夠縮短變換時間.
(4)使用微型開關能夠迭擇輸入范圍(各個信道)
    使用微型開關可分別對各個信道選擇輸入范圍，備有自動補償功能。不必像原有機型那樣的補償、增益調整。
(5)可實現高速的A/D變換
    每一信道的最高A/D變換速度可達到O.5ms.
