USB-SC09編程電纜使用手冊

三菱PLC編程電纜USB-SC09介紹：

         USB-SC09是通過USB接口提供串行連接及RS422信號轉換的編程電纜，在電腦中運行的驅動程序控制下，將電腦的USB接口仿真成傳統串口（俗稱COM口），從而使用現有的各種編程軟件、通信軟件和監控軟件等應用軟件。本電纜的工作電源取自USB端口，不再由PLC的編程口供電，轉換盒上的雙色發光二極管指示數據的收發狀態。

        USB-SC09編程電纜適用于三菱FX全系列PLC和A系列PLC，并可替代FX-232AW通信模塊，支持最大通信距離2公里。

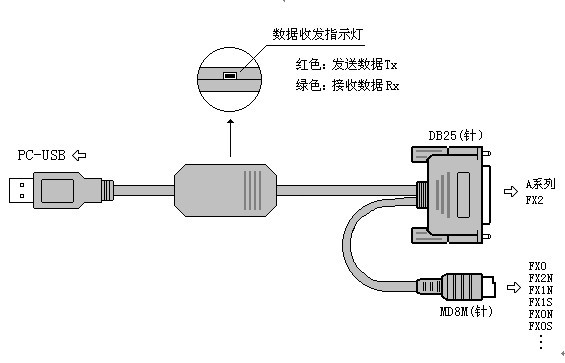

三菱PLC編程電纜USB-SC09電纜外形結構：

三菱PLC編程電纜USB-SC09特性及技術指標：



●  支持USB-SC09的操作系統：Windows2000/Windows XP（WinNT4/95/98/Me/DOS不支持）

●  支持USB-SC09的編程軟件版本：FXGP/WIN V1.0、GPP V4.0、GX Developer V7.0及以上

●  完全兼容USB V1.1和USB CDC V1.1規范

●  USB總線供電，消耗電流約50mA

●  波特率：300bps～1Mbps標準波特率自動適應

●  支持UART數據格式：數據位：7、8，停止位：1、2，校驗位：odd/even/no parity

●  支持長距離通信，最大通信距離2公里（9600bps時）

●  每臺PC只支持一根USB編程電纜

●  工作溫度：-20～+75℃

●  電纜長度：3米，顏色：黑色



使用方法：

        USB-SC09編程電纜需要安裝USB設備驅動程序才能使用，這些驅動程序均包含在隨產品發售的光盤上，安裝方法請看驅動程序光盤上的說明文檔資料，此處不再贅述。

    驅動程序安裝完成后，在Windows的設備管理器中將出現USB-SC09編程電纜對應的COM口，只需在編程軟件或其它應用軟件中選擇該COM口即可，其它通信參數使用默認設置，接下來的使用同傳統的RS232口編程電纜完全相同。

注：不能同時使用RS422端的DB25M插頭和MD8M插頭。



遠距離通信：

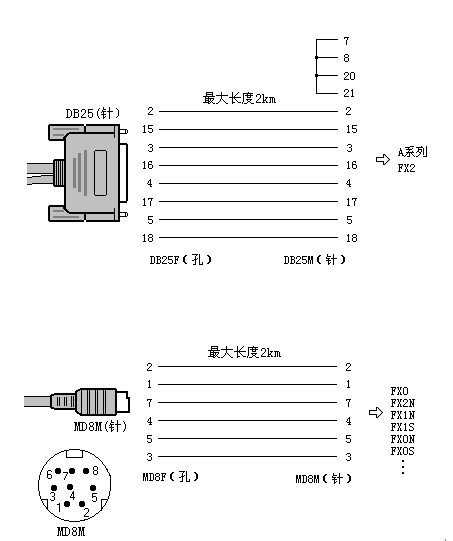

        USB-SC09編程電纜與PLC的最大通信距離可達2公里（9600bps時），用戶需按下圖自制延長電纜，通信線采用截面積為0.22mm²以上的屏蔽雙絞線。距離超過2000米時可在線路中加裝RS422中繼器（型號：E485GA，四星電子出品）延長通信距離。

注：不能延長USB接口的電纜。

USB-SC09使用中的注意事項：

1、 如果電腦開機時未檢測到插在電腦上的USB編程電纜（Windows的設備管理器中沒有出現該電纜對應的COM口）或出現其它異常情況，請重新將USB插頭拔插一次。
2、 USB轉UART是即插即用的USB設備，正在進行數據傳輸過程中不可以將其斷開（斷開是指從USB插座中拔出USB電纜），必須在應用程序關閉后，才能從USB插座中拔出電纜。
3、 有時Windows系統故障或通信過程中拔插USB電纜也會出現USB通信異常，這時只需重新啟動電腦
4、 一般來講，最好先將USB電纜插入電腦的USB插座，讓計算機檢測到COM口后再將編程電纜的另一端插到PLC的編程口上，因?yàn)橛行㏄LC工作在主站方式時，其通信口始終在不停的往外發送數據，如先將編程電纜插入PLC的端口則會降低計算機正確識別COM口的速度。
5、 編程電纜的USB插頭必須直接插入計算機的USB端口，其間不能加入其它USB延長電纜。
