三菱PLC主控觸點指令MC MCR的使用
三菱PLC主控觸點指令MC MCR的使用
時間:2017-07-05 來源:未知 作者:admin 點擊:12099次
三菱PLC主控觸點指令MC MCR的使用

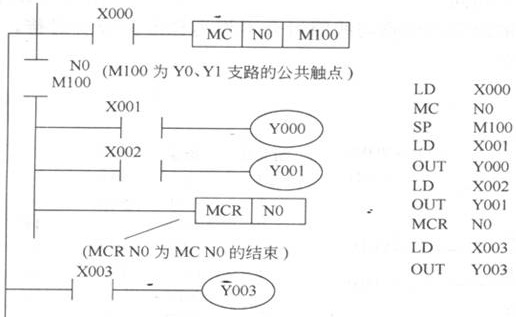

三菱PLC主控觸點指令含主控觸點指令(MC)及主控觸點復位(MCR)兩條指令。它們的功能與棧指令有許多相似之處，都是一個觸點實現對一片梯形圖區域的控制。不同之處在于棧指令是用“棧”建立一個分支結點(梯形圖支路的分支點)，而主控觸點指令則用增繪一個實際的觸點建立一個由這個觸點隔離的區域。如圖為主控觸點MC、MCR指令的說明，圖中M100為主控觸點，該觸點是“能流”到達觸點后梯形圖區域的“關卡”。因而稱為“主控”。MC、MCR指令需要成對使用，MC指令建立新母線，MCR指令則回復到原母線。MC指令可以嵌套8層。MC指令中的“N0”為主控觸點的嵌套編號(N0～7)。當不嵌套時，編號可以都使用N0，N0的使用次數沒有限制。
三菱PLC主控觸點指令,三菱PLC指令MC,MCR指令
專業銷售三菱PLC：三菱cc-link模塊、三菱Q系列PLC、三菱L系列PLC、三菱FX系列PLC及模塊大量現貨，三菱FX3U(替換FX2N)、FX5U、FX3GA、FX3GE、FX3SA價格好，歡迎來電咨詢！
三菱PLC主控觸點指令含主控觸點指令(MC)及主控觸點復位(MCR)兩條指令。它們的功能與棧指令有許多相似之處，都是一個觸點實現對一片梯形圖區域的控制。不同之處在于棧指令是用“棧”建立一個分支結點(梯形圖支路的分支點)，而主控觸點指令則用增繪一個實際的觸點建立一個由這個觸點隔離的區域。如圖為主控觸點MC、MCR指令的說明，圖中M100為主控觸點，該觸點是“能流”到達觸點后梯形圖區域的“關卡”。因而稱為“主控”。MC、MCR指令需要成對使用，MC指令建立新母線，MCR指令則回復到原母線。MC指令可以嵌套8層。MC指令中的“N0”為主控觸點的嵌套編號(N0～7)。當不嵌套時，編號可以都使用N0，N0的使用次數沒有限制。
三菱PLC主控觸點指令,三菱PLC指令MC,MCR指令
專業銷售三菱PLC：三菱cc-link模塊、三菱Q系列PLC、三菱L系列PLC、三菱FX系列PLC及模塊大量現貨，三菱FX3U(替換FX2N)、FX5U、FX3GA、FX3GE、FX3SA價格好，歡迎來電咨詢！
本頁關鍵詞：三菱PLC主控觸點指令,三菱PLC指令MC,MCR指令
