三菱PLC指令：MC、MCR 指令

指令助記符與功能：

指令說明

在下面程序示例中，輸入X000為接通時，直接執行從MC到MCR的指令，輸入X000為斷開時，成為如下形式：
保持當前狀態：積算定時器、計數器、用置位/復位指令驅動的軟元件。

變成OFF的軟件：非積算定時器，用OUT指令驅動的軟元件。

主控（MC）指令后，母線（LD、LDI點）移動主控觸點后，MCR為將其返回原母線的指令。
通過更改軟元件地址號Y、M，可多次使用主控指令。但使用同一軟元件地址號時，就和OUT指令一樣，成為雙線圈輸出。

編程
例1：沒有嵌套時

0 LD X000           1 MC N0 M100            4 LD X001                   5 OUT Y000

6 LD X002           7 OUT Y001                8 MCR N0

       沒有嵌套結構時，通用N0編程。N0的使用次數沒有限制。有嵌套結構時，嵌套級N的地址號增大，即N0--N1--N2……N7。

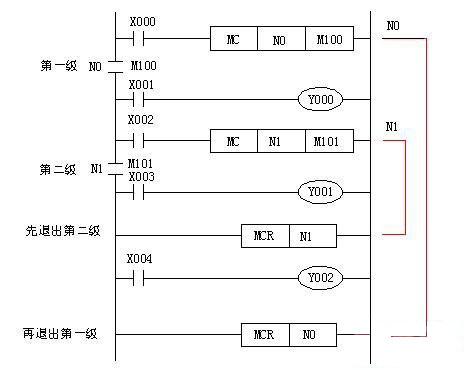

例2：有嵌套時

0 LD X000            1 MC N0 M100   3步指令

4 LD X001      5 OUT Y000          6 LD X002

7 MC N1 M101   3步指令            10 LD X003

11 OUT Y001     12 MCR N1      2步指令

14 LD X004       15 OUT Y002

16 MCR N0      2步指令
