三菱PLC指令:LDP、LDF、ANDP、ANDF、ORP、ORF 指令
指令助指符與功能:
指令助記符、名稱 | 功能 | 可用軟元件 | 程序步 |
LDP 取脈沖 | 上升沿檢測運算開始 | X、Y、M、S、T、C | 1 |
LDF 取脈沖 | 下降沿檢測運算開始 | X、Y、M、S、T、C | 1 |
ANDP 與脈沖 | 上升沿檢測串聯連接 | X、Y、M、S、T、C | 1 |
ANDF 與脈沖 | 下降沿檢測串聯連接 | X、Y、M、S、T、C | 1 |
ORP 或脈沖 | 上升沿檢測并聯連接 | X、Y、M、S、T、C | 1 |
ORF 或脈沖 | 下降沿檢測并聯連接 | X、Y、M、S、T、C | 1 |
當使用M1536--M3071時,程序步加1,以上指令FX2N中才有。
指令說明:
LDP、ANDP、ORP指令是進行上升沿檢測的觸點指令,僅在指定位軟件上沿時(即由OFF→ON變化時)接通1個掃描周期。
LDF、ANDF、ORF指令是進行下降沿檢測的觸點指令,僅在指定位軟元件下降時(即由ON→OFF變化時)接通1個掃描周期。
編程:
例1:
例2:

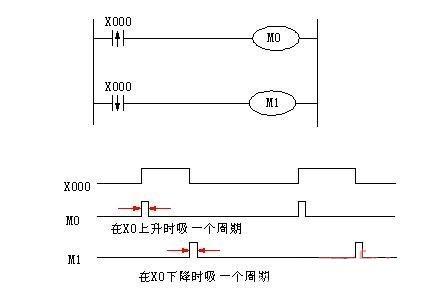

圖示理解:
