三菱CC-LINK/LT主站模塊FX2N-64CL-M編程實例分析(FX2N-64CL-M編程實例)
一、系統配置圖

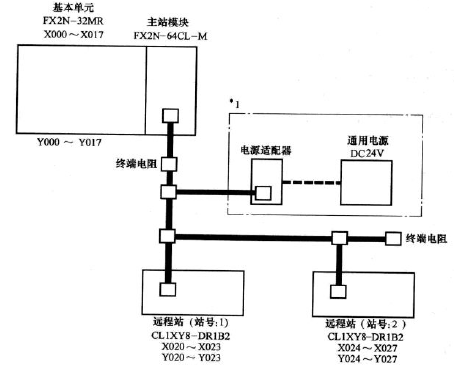

采用FX2N-64CL-M作為主站的配置如下圖：
二、系統構成環境
[硬件]
. FX2N-32MR-001 PLC
. CC-LINK/LT主站模塊：FX2N-64CL-M;
. CL1XY8-DR1B2,CL1XY8-DR1B2遠程I/O模塊;
. CC-Link/LT專用電源以及專用電纜和終端電阻。
[軟件] GX Developer 8.52C
三、程序編制
1、軟元件分配說明
輸入(X)：X001-----數據連接停止指示信號
X002-----數據連接重新啟動指示信號
輸出(Y)：Y000-----遠程站連接異常確認信號
Y001-----數據連接異常確認信號
Y002-----所有站數據連接異常確認信號
Y003-----遠程輸入輸出異常確認信號
Y004-----控制范圍之外的站異常確認信號
Y005-----傳輸速度異常確認信號
Y006-----通信電源切斷確認信號
Y007-----E2PROM異常確認信號
Y010-----DIP開關改變確認信號
Y011-----硬件異常確認信號
輔助繼電器(M)：
M0-------用于主站的控制
M10~M25--用于讀取詳細的異常信息
M10------數據連接異常
M11------所有站數據連接異常
M12------遠程I/O異常
M13------控制范圍之外的站異常
M14------傳輸速率異常
M15------通信電源切斷
M17------E2PROM異常
M18------DIP開關改變
M25------硬件異常

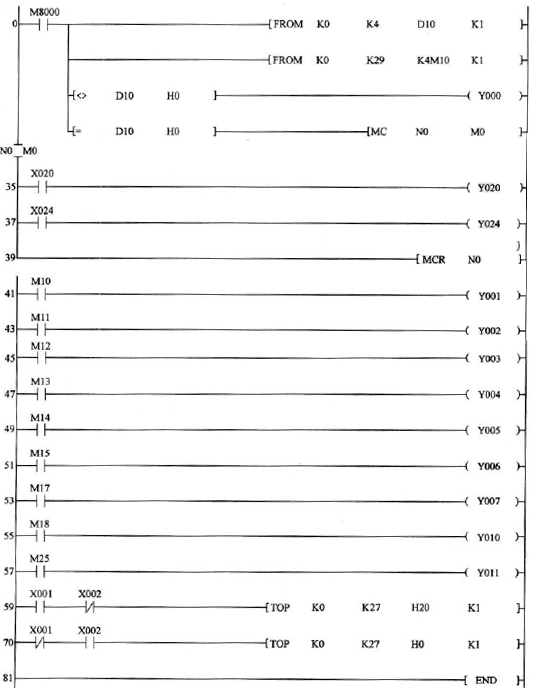

2、編程如下圖
FX2N-64CL-M編程實例
