三菱PLC模塊FX3U-4AD使用平均次數的程序?qū)嵗?/strong>
三菱PLC模塊FX3U-4AD使用平均次數的程序?qū)嵗?/h1>
時間:2016-07-13 來源:未知 作者:admin 點擊:31086次
三菱PLC模塊FX3U-4AD使用平均次數的程序,說明了使用4AD中輸入的模擬量數據平均次數或者數字濾波器功能的程序(FX3U-4AD程序、FX3U-4AD編程實例)。
1、條件
記載了根據下面條件編寫的順控程序舉例。
1) 系統構成
FX3U可編程控制器上連接了FX3U-4AD(單元號: 0)。
2) 輸入模式
設定通道1、通道2為模式0(電壓輸入，-10V~+10V→-32000~+32000)。
設定通道3、通道4為模式3(電流輸入，4mA~20mA→0~16000)。
3) 平均次數
設定通道1、通道2、通道3、通道4為10次。
4) 數字濾波器設定
設定通道1、通道2、通道3、通道4的數字濾波器功能無效(初始值)。
5) 軟元件的分配
軟元件............內容
D0............通道1的A/D轉換數字值
D1............通道2的A/D轉換數字值
D2............通道3的A/D轉換數字值
D3............通道4的A/D轉換數字值
2、順控程序舉例

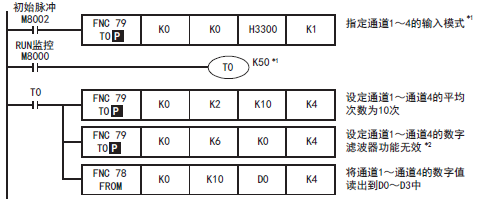

1)、用于FX3U、FX3UC可編程控制器

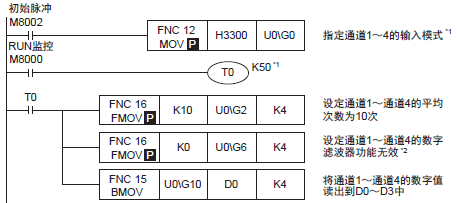

2)、用于FX3G、FX3GC、FX3U、FX3UC可編程控制器
=====================程序圖中的注釋說明=======================
*1. 請?jiān)O(shè)計輸入模式設定后，經過5秒以上的時間再執行各設定的寫入。
但是，一旦指定了輸入模式，是被停電保持的。此后如果使用相同的輸入模式，則可以省略輸入模式的指定以及T0 K50的等待時間。
*2. 數字濾波器的設定使用初始值時，不需要通過順控程序設定。
============================================================
1、條件
記載了根據下面條件編寫的順控程序舉例。
1) 系統構成
FX3U可編程控制器上連接了FX3U-4AD(單元號: 0)。
2) 輸入模式
設定通道1、通道2為模式0(電壓輸入，-10V~+10V→-32000~+32000)。
設定通道3、通道4為模式3(電流輸入，4mA~20mA→0~16000)。
3) 平均次數
設定通道1、通道2、通道3、通道4為10次。
4) 數字濾波器設定
設定通道1、通道2、通道3、通道4的數字濾波器功能無效(初始值)。
5) 軟元件的分配
軟元件............內容
D0............通道1的A/D轉換數字值
D1............通道2的A/D轉換數字值
D2............通道3的A/D轉換數字值
D3............通道4的A/D轉換數字值
2、順控程序舉例
1)、用于FX3U、FX3UC可編程控制器
2)、用于FX3G、FX3GC、FX3U、FX3UC可編程控制器
=====================程序圖中的注釋說明=======================
*1. 請?jiān)O(shè)計輸入模式設定后，經過5秒以上的時間再執行各設定的寫入。
但是，一旦指定了輸入模式，是被停電保持的。此后如果使用相同的輸入模式，則可以省略輸入模式的指定以及T0 K50的等待時間。
*2. 數字濾波器的設定使用初始值時，不需要通過順控程序設定。
============================================================
