兩臺電動機的順序起動控制-三菱PLC編程實例(三菱FX2N編程實例)
功能要求:有兩臺電動機,可以實現順序控制,控制電路如圖3-48所示。按下起動按鈕SB1,第一臺電動機起動;在第一臺已經起動的情況下,按下起動按鈕SB2,可以起動第二臺電動機;按下停止按鈕SB3,兩臺電動機同時停止。

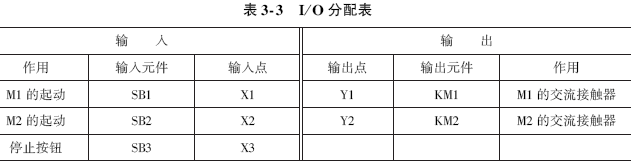

1、I/O分配表(見表3-3)



功能要求:有兩臺電動機,可以實現順序控制,控制電路如圖3-48所示。按下起動按鈕SB1,第一臺電動機起動;在第一臺已經起動的情況下,按下起動按鈕SB2,可以起動第二臺電動機;按下停止按鈕SB3,兩臺電動機同時停止。
1、I/O分配表(見表3-3)

2、畫出PLC接線圖(見圖3-49)

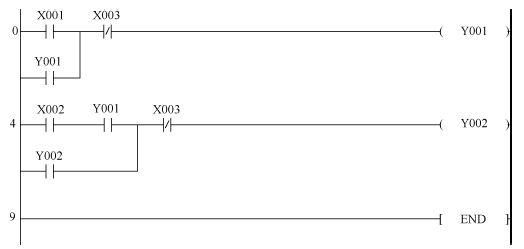

3、編寫梯形圖(見圖3-50)
