三相異步電動機的正反轉控制-三菱PLC編程實例分析

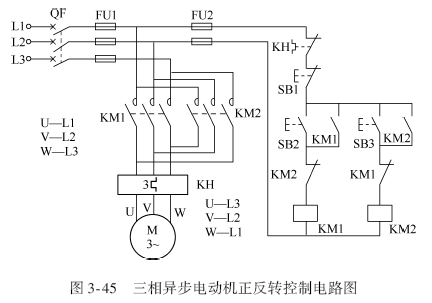

    圖3-45所示為三相異步電動機正反轉控制電路：按下正轉起動按鈕SB2，交流接觸器KMI得電，三相異步電動機正轉;按下反轉起動按鈕SB3.交流接觸器KM2得電，三相異步電動機反轉;無論是正轉還是反轉，只要按下停止按鈕SBI，電動機都要停止。

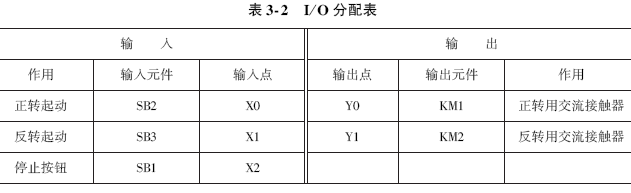

1、I/O分配表(見表3-2)

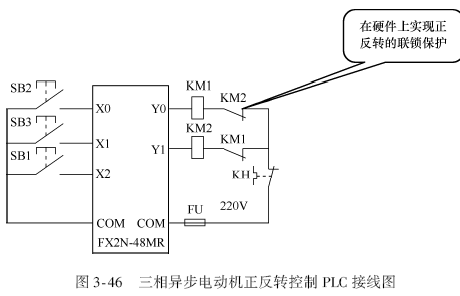

2、畫出接線圖(見圖3-46)


3、編寫梯形圖

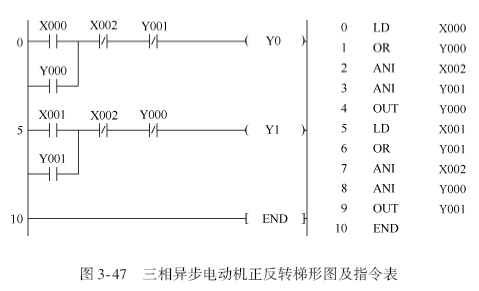

   根據任務要求編寫梯形圖及其指令表，如圖3-47所示。

   注意，梯形圖中的()實現了軟件(程序)上的聯鎖保護，用于防止主電路出現電源短路事故。

4、安裝與調試
   完成三菱PLC接線及程序錄入，將錄入的程序傳送到PLC，并進行調試，檢查是否能完成正轉、正轉停止、反轉、反轉停止、正反轉聯鎖等控制要求，直至運行符合控制要求方為成功。
