聲光報警控制-三菱PLC編程實例
設計要求:設備在運行中,如果出現異常情況,則會發出聲光報警。假設當條件X1=0、時滿足條件,則蜂鳴器鳴叫,同時報警燈連續閃爍巧次,每次亮3s,滅2s,此后停止聲光報警。

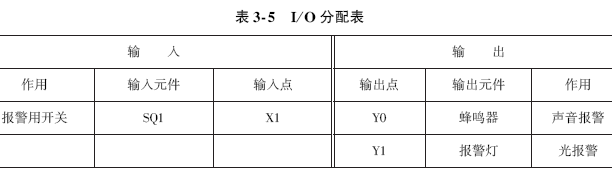

1、I/O分配表(見表3-5)

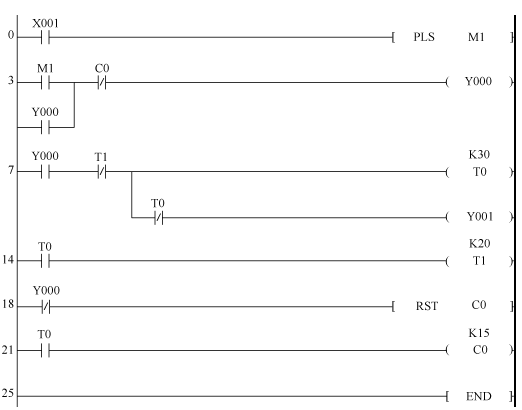

2、畫出梯形圖(見圖3-53)
三菱PLC編程實例-聲光報警控制
