三菱PLC的實例分析及編程技巧：利用PLC進行程序編制時，為了減少指令條數，節省內存和提高運行速度，應掌握以下編程技巧。

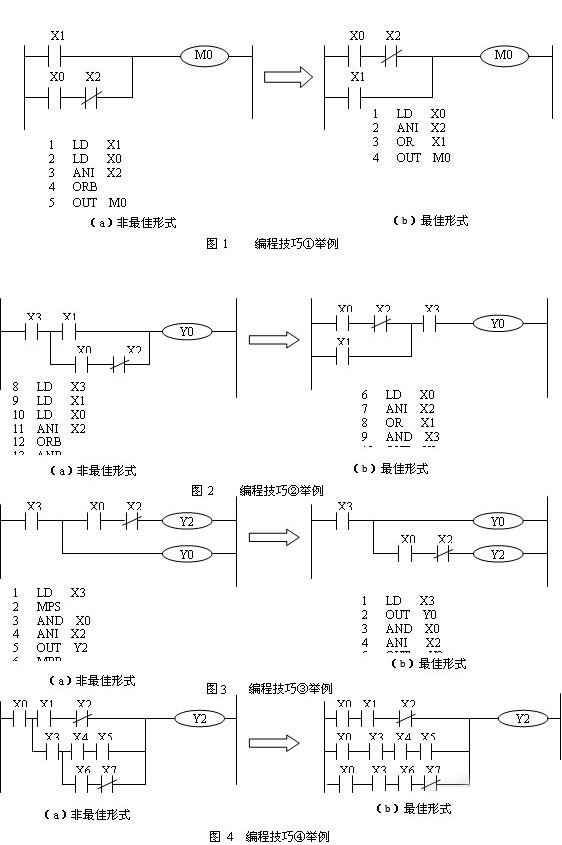

(1) 把串聯觸點多的電路編在上方，如圖1所示，可見形式減少使用ORB指令或多重輸出指令等。
(2) 并聯觸點多的電路放在左邊，如圖2所示，可見形式減少使用ANB指令。
(3) 多重輸出電路，最好將串聯接點多的電路放在下邊，如圖3所示，可以不使用MPS、MPP指令等。
(4) 如果電路復雜，采用ANB、ORB等指令實現比較困難時，可以重復使用一些觸點改成等效電路，再進行編程，如圖4所示
