關于FX系列PLC連接串口打印機應用案例
關于FX系列PLC連接串口打印機應用案例
時間:2013-01-12 來源:未知 作者:admin 點擊:4577次
對象:
① FX2N PLC + FX2N-232-BD
② TPuP-A系列微型面板式打印機(uP-A16S)

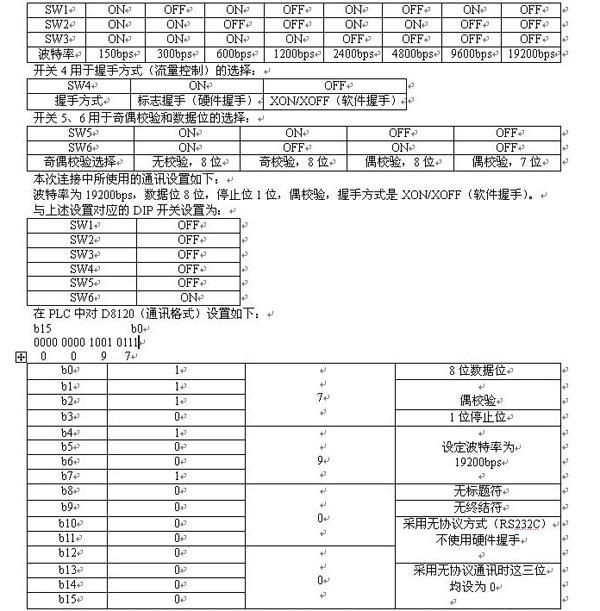

在串口打印機的控制板上有一個DIP開關,用于對串行口的參數進行設定。其中:
開關1、2、3用于波特率的設定:

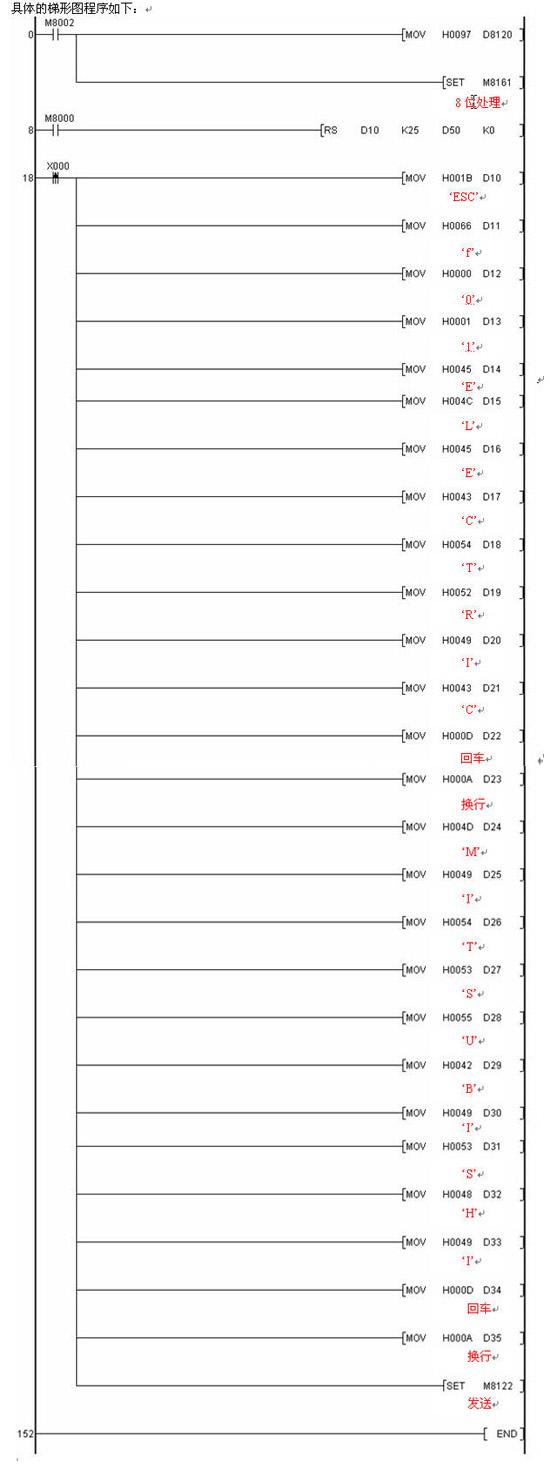

下面的PLC程序通過使用RS指令(FNC. 80)實現打印以下格式文字的功能(當X0接通時):
MITSUBISHI
ELECTRIC
其中,利用ESC/P(EPSON打印標準代碼)指令生成一個空格。指令的格式為:ESC f m n
當m=0時,該指令將生成n個空格。
當m=1時,該指令將生成n行空行。
因此,要生成一個空格可以使用以下指令:
ESC f 0 1
