三菱FX2N系列PLC制作的脈沖發生器程序?qū)嵗?/strong>
三菱FX2N系列PLC制作的脈沖發生器程序?qū)嵗?/h1>
時間:2014-05-12 來源:未知 作者:admin 點擊:8183次
三菱FX2N系列PLC制作的脈沖發生器程序?qū)嵗?/p>

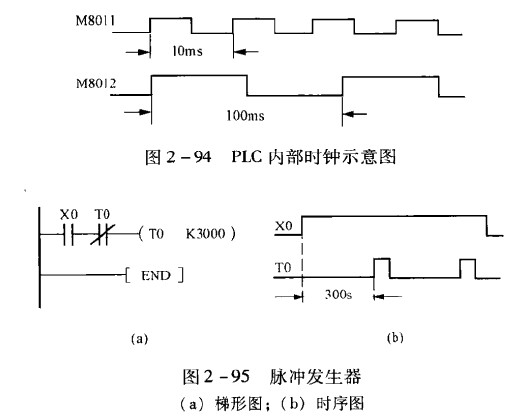

三菱PLC FX2N系列的特殊輔助繼電器M8011~M8014能分別產生1Oms、 l00ms、1s和1min的時鐘脈沖，如圖2-94所示。在實際應用中還可以設計脈沖發生器，例如，設計一個周期為300s,脈沖持續時間為一個掃描周期的脈沖發生器，其梯形圖和時序圖如圖2-95所示，其中X0外接的是帶自鎖的按鈕。
以上是三菱PLC FX2N制作的脈沖發生器程序?qū)嵗榻B，想了解更多的三菱PLC資料，請登錄：http://www.yokaoyo.cn
