三菱FX系列PLC高速計數模塊
使用三菱PLC高速計數器,則可擴通過三菱PLC對來自編碼器及傳感器的高速信號進行計數。三菱FX系列PLC中內置有高性能的高速計數器,因此使用簡單的程序就可以進行高速控制。此外。還有帶硬件比較回路的高速計數模塊。

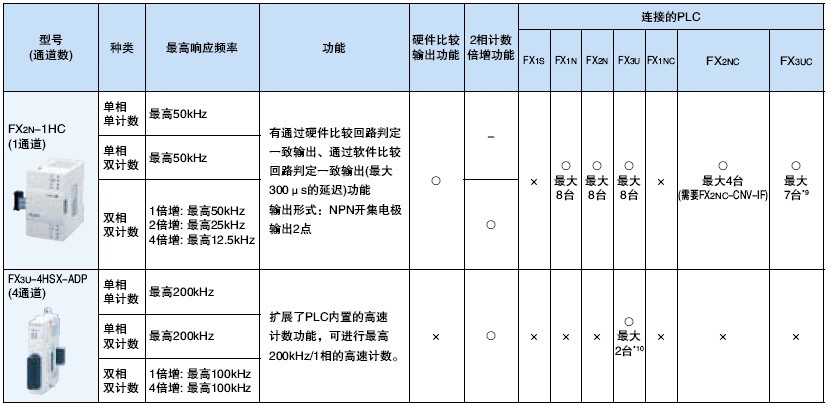

三菱FX系列PLC高速計數模塊
*9:需要FX2Nc-CNV-IF或者FX3uc-1PS-5V
*10:模擬量和通信適配器同時使用時,需要功能擴展板。
三菱FX系列PLC內置的高速計數功能
三菱PLC中一般計數器的計數上限在數10Hz左右,但是使用FX PLC中標配的高速計數器,可以對高速脈沖輸入進行計數

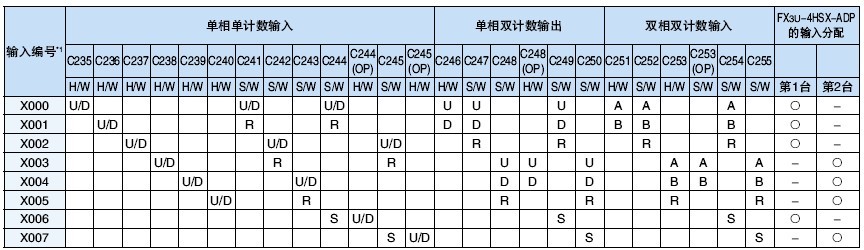

.內置高速計數器的編號和分配
內置高速計數器使用通用的輸入X000~X007。此外,根據使用的是單相、雙相還是帶啟動、復位功能的計數器,輸入形式以及輸入端子編號都已經預先定好了。

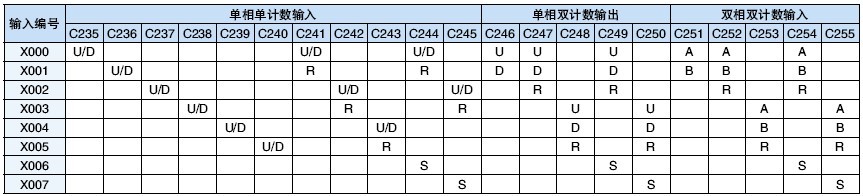

[FX1s、FX1N、FX2N、FXlNC, FX2NC ]
U:增計數輸入 D:減計數輸入 A: A相輸入 B: B相輸入 R:復位輸入 S:啟動輸入
*1: H/W(硬件計數器)通過與高速處理指令相結合,可以變?yōu)镾/W (軟件計數器)
【例】如果使用C238(單相單計數),那么自動切換為「X003是高速輸入端子」。此外.如果使用C252(雙相雙計數、帶復位).那么自動切換為「X000是A相輸入」「(X001是B相輸入」「X002是復位輸入」。
剩余的輸入仍然作為一般輸入使用。
此外,高速輸入端子的輸入濾波器自動調整為0(20uS-50uS).
