三菱PLC遠程通訊接口電纜SC-10的使用
三菱PLC編程電纜線、三菱PLC通訊線、三菱PLC讓很多的初學者分不清，以下通過實例來解析下！
SC-10通訊電纜支持與所有的三菱PLC就地通訊,具有SC-09的全部功能。還可通過MODEM與電話線相連,實現計算機與三菱PLC的遠程通訊、編程、監控等,這樣您在任何有電話的地方都可操縱PLC,這無疑擴大了PLC的應用范圍。
SC-10支持MEDOC、SFC、FXGP/WIN、FXGPPEE、GPPW/WIN等編程軟件,FX-MING等監控軟件。
一、SC-10與三菱PLC的連接:
1.就地通訊:將SC-10電纜的DB9插頭(上面有印有:IBMPC)插入計算機的RS232串口COM1～COM4,將DB25插頭(上面印有: PLC)直接插入FX2、A系列PLC,或經過產品上所帶的FX-20P-CADP適配電纜轉換后插入FX0、FX0s、FX0n、FX2n... 等系列PLC。計算機上運行MEDOC、FXGP/WIN、SFC、FX-MING等軟件, 請參見相關的使用說明。
2.遠程通訊: 將SC-10電纜的DB25插頭(上面印有:MODEM)插入MODEM的RS232串口,該MODEM須設置成自動應答狀態, 并將電話線和電話機分別插入MODEM的對應插孔,PLC的連接與上面相同。在遠方的計算機上連接好MODEM及電話線、電話機。
二、MEDOC軟件遠程通訊:
由于MEDOC本身沒有撥號功能,需先運行隨產品附贈FX-LINK撥號軟件,該軟件需
在DOS環境下運行。
1.軟件的安裝:
軟盤上共有以下文件:
FXLINK.EXE ------------ DOS環境的撥號軟件
INSTALL.EXE ------------ MEDOC壓縮文件
README.DOC ------------ 使用說明書
FX-MING.EXE ------------ 監控軟件FX-MING壓縮文件(學習版,除只能
與三菱PLC進行短時間通訊外,完全同正式版)
. 進入DOS操作系統
. 在硬盤建一子目錄,如: C:\MEDOC
. 將軟盤上的文件拷貝到該子目錄,最好另建子目錄安裝FX-MING
. 運行INSTALL.EXE釋放MEDOC所有文件
. 運行FX-MING釋放FX-MING所有文件(軟件的使用請看說明書FXMING.TXT)
2.撥號軟件FX-LINK的使用方法:

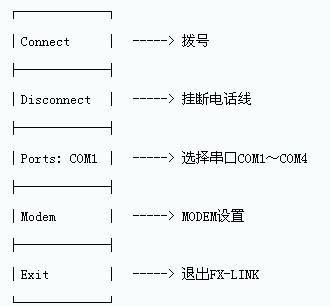

鍵入FXLINK啟動撥號軟件,屏幕上顯示以下菜單:
可按菜單條目的首字母或移動光標鍵并按回車來選擇菜單。
(1).MODEM設置:
與計算機相連的MODEM一般不需設置,但與三菱PLC相連的MODEM必須設置成自動應答狀態:

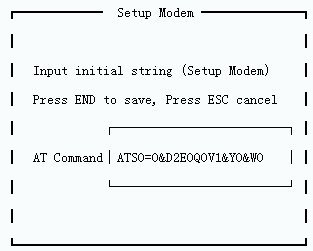

將該MODEM連接到計算機的串口并接通電源,按P鍵選擇對應的串口, 按M鍵進入MODEM設置窗,如下所示:
移動光標鍵將S0=0項改為:S0=1 即響鈴1次后自動應答呼叫,其他項可不作修改;然后按END鍵將設置存入MODEM的非易失RAM中,MODEM返回OK表示設置成功。這時MODEM的AA指示燈點亮,斷開MODEM電源后再接通,AA指示燈仍然點亮。也可在WINDOWS的終端仿真程序下鍵入以上AT命令來設置MODEM。將MODEM設置成自動應答狀態后再與SC-10和PLC相連。
AT命令說明:
AT MODEM命令前綴,在輸入指令之前必須先輸入AT這兩個字母
S0=n 響鈴n次后MODEM自動應答呼叫,n=0,1,2,3,......,n=0則取消自動應答
&D2 在連線狀態,若DTR信號消失,MODEM將掛斷
E0 不回應所收到的指令
Q0 顯示狀態碼(如OK,BUSY,NO CARRIER,CONNECT等)
V1 用英文顯示狀態碼
&Y0 MODEM開機時載入第一組用戶儲存設定
&W0 儲存正在使用之設定值到第一組用戶儲存區
(2).撥號:

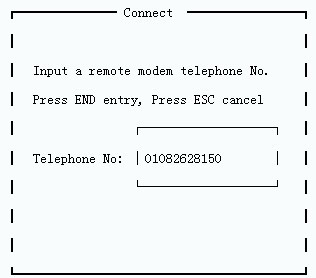

將MODEM連接到您所選定的串口上,按C鍵執行Connect菜單條目,彈出撥號窗,如
下所示:
輸入連接PLC的MODEM的電話號碼,電話號碼中可包含以下控制符:
W 等待撥號音,用于分機撥外線。例:9W2870706 表示撥9后等待第二次撥號音建立后再撥電話號碼2870706,暫停幾秒后再撥號(可插入多個逗號),用于外線直撥分機。例:08382870705,,201表示先撥08382870705后暫停數秒,等對方自動總機語音提示完后再撥分機201
P 脈沖式撥號,如果當?shù)亟粨Q機是脈沖撥號方式,請?jiān)陔娫捥?hào)碼前加P,例:P2870705本軟件默認是音頻式撥號
輸入電話號碼后按END鍵,軟件將完成自動撥號連接功能,與PLC端的MODEM連接成
功后會在窗口底行顯示連接狀態:CONNECT 9600,這時MODEM的OH、CD指示燈點亮。現在您可按ESC返回并退出FX-LINK,然后運行MEDOC軟件,MEDOC的使用方法不變,請注意MEDOC中的串口號設置必須與MODEM連接的串口相同,其它參數使用默認值!
(3).掛斷電話線:
當MEDOC使用結束后,您應該掛斷電話線。鍵入FXLINK啟動軟件,按D鍵或移動光標
并按回車鍵執行Disconnect菜單條目,彈出如下窗口:
按Y鍵掛斷電話線,這時MODEM的OH、DCD指示燈息滅。若按N或ESC鍵將不執行掛斷命令。
您可建立以下批處理文件來連續運行FX-LINK和MEDOC軟件:
FXLINK
MEDOC
FXLINK
三、FXGP/WIN軟件遠程通訊:
先用FX-LINK或WINDOWS的終端仿真程序?qū)⑦B接PLC的MODEM設置成自動應答狀態,連接好計算機的MODEM和PLC的MODEM,按以下步驟進行:
1.啟動FXGP/WIN軟件,在主菜單的PLC\Ports (端口設置)下選定與MODEM連接的口。
2.在Remote(遙控)\Enviroment(環境)\Modem(調制解調器)下用AT命令設置MODEM的參
數,軟件上例舉了一些MODEM的設置,可直接使用;您也可以根據自己MODEM的型號參
照說明書設置參數,甚至僅輸入AT兩個字符即可。根據本地交換機的類型選擇音頻撥號或脈沖撥號。
3.進入Remote(遙控)\Connect(連接)\to PLC(到PLC),選擇Manual(手動)或New Entry
(輸入新文件),輸入與PLC連接的電話號碼,然后用鼠標單擊OK(確定)按鈕,連通被叫
的PLC,連接成功后會在屏幕底行顯示連接狀態:CONNECT 9600,這時MODEM的OH、CD指示燈點亮。
4.連通后的操作與用SC-09直接連PLC的操作完全一樣,您可完成程序的下載、上載、
比較、監控等操作。
5.退出選擇Remote(遙控)\Disconnect(掛斷),掛斷電話線。
FXGP/WIN的詳細使用方法請參閱該軟件的使用說明書。
四、FX-MING監控軟件的遠程通訊:
FX-MING是三菱FX系列專用的上位機監控軟件, 該軟件自身帶有遠程通訊功能,SC-10與MODEM的安裝和設置與上述相同?，F(xiàn)在假定您已完成監控畫面的組態設計。
1.首先用ASCII文本編輯器(如DOS的EDLIN、CCED等)按以下格式創建電話號碼簿:
例:
文件名:PHONE.BK
FourStar,08382870705
XCGK,0284348159
GOWELL,01062615981
DASHI,07556639961
2.啟動監控程序FMON,在Project\Load下調入監控文件(*.DWG文件)。
3.在Configuration\Comms Setup下選定與MODEM連接的串口。
4.在Project\AutoDial下執行自動撥號:
該選項彈出自動撥號（Auto Dial）提示窗，并顯示已定義的電話號碼簿。
進入該選項,必須先創建一個電話號碼簿(參見步驟1),它將包含你所需要監視的
所有點的電話號碼。

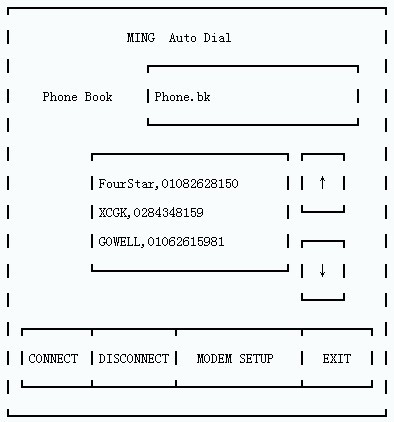

選中該功能后將顯示下圖所示的提示窗，若你尚未制作電話號碼簿,則你必須在
繼續運行之前,先退回到DOS并創建電話號碼簿,提示窗只能同時顯示三個電話號碼,
其余的號碼可通過選擇提示窗右邊的箭頭來滾動顯示。
將光標移動到希望的號碼并彈一下鼠標左鍵,或用數字鍵1,2,3,則選中該號碼,為了按指定的方式設置調制解調器（MODEM）,選中Modem setup框或使用鍵盤上的M鍵,您將看到下圖所示的提示窗：
在Command（命令） 框中,按照你的Modem使用手冊輸入Modem的AT命令串。選中Pulse（脈沖）或Tone（音頻）框?qū)⑹筂odem按脈沖方式或音調方式撥號,選中Auto
Answer(自動應答）框?qū)⒂|發是否用自動應答功能,一旦Modem設置完畢,退出Modem
setup模式,選擇你撥出的電話號碼,單擊CONNECT框建立連接。
5.在Configuration\Mode下選擇運行模式(Run),開始監控。
注意:進入Auto dial功能之前,你必須確定監控功能不是在運行模式,因?yàn)樗鼘⒏蓴_送到Modem的聯絡信息。一旦Modem連通后,退出Auto dial功能, 再設定監控功能為運行(Run)模式。
6.為了終止Modem通訊,重新執行Auto Dial功能,并選擇DISCONNECT(掛斷)框.Modem必須是與Hayes產品兼容的產品。
附錄:故障排除
1.不能撥號:
檢查軟件設置的串口與連接MODEM的串口是否一致;MODEM的AT命令設置是否混亂,
可輸入AT&F&Y0&W0命令恢復到出廠設定。
2.撥號時顯示"NO DIALTONE"(沒有撥號音):
檢查電話線和電話機是否接反;若使用的小交換機其撥號音與電信局不同,或您的電話設置了轉移呼叫,請鍵入ATX1再試。
3.遠方MODEM不應答:
檢查連接PLC的MODEM是否設置為自動應答; SC-10是否正確連接; MODEM面板上的MR、TR指示燈是否點亮。
4.撥號完畢MODEM已進入?yún)f(xié)商(握手)狀態,卻無法連接成功:
檢查MODEM是否為Hayes兼容產品; 也可將兩個MODEM相互交換后再試; 對于有些
9600bps以下的老產品,可能無法連接成功。
5.無法掛斷:
鍵入AT&D2或AT&D3命令再試試看。
6.連接成功后,用MEDOC等軟件通訊時出錯:
檢查MEDOC等軟件的通訊口設置是否與連接MODEM的串口一致, 通訊口參數是否改
動,正確的參數為:
波特率(Bit rate): 9600
數據位(Word length): 7
校驗位(Parity): Even
停止位(Stopbits): 1

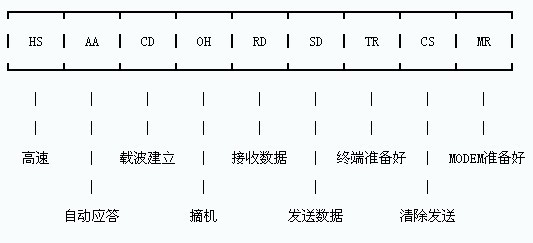

常見的MODEM面板指示燈解釋:
