三菱PLC的交通燈控制(案例分析圖)

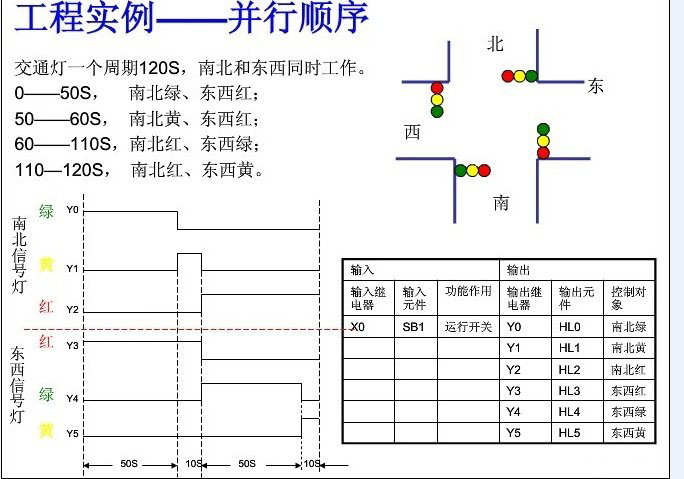

        PLC在工業自動化中的地位極為重要，廣泛的應用于各個行業。隨著科技的發展，PLC的功能日益完善，加上小型化、價格低、可靠性高，在現代工業中的應用更加突出。城市交通燈控制采用的可編程制器具有可靠性高、維護方便，用法簡單、通用性強等特點，下圖用三菱FX2N系列PLC控制十字路口信號燈來說明可編程控制器硬件、軟件的設計。解決好公路交通燈控制問題將是保障交通有序、安全、快捷運行的重要環節。但現在有的交通信號燈控制系統都是單一的固定時序控制，不能夠根據實際交通狀況進行調節控制。三菱系列的可編程序控制器和傳感技術來實現對交通燈的智能信號控制?？捎萌缦路桨竵砜刂平煌窙r:制作傳感器探測車輛數量來控制交通燈的時長。具體如下:在入路口的各個方向附近的地下按要求埋設感應線圈，當汽車經過時就會產生渦流損耗，環狀絕緣電線的電感開始減少，即可檢測出汽車的通過，并將這一信號轉換為標準脈沖信號作為可編程控制器的控制輸入，并用PLC計數，按一定控制規律自動調節紅綠燈的時長。
