力控軟件和三菱PLC的通訊模塊通訊設定
力控軟件和三菱PLC的通訊模塊通訊設定
力控軟件于三菱PLC進行IO組態
通過力控軟件對三菱PLC里的數據寄存器DO進行當前值的檢測說明
一）硬件準備
制作一根串口線，
例如通過RS232通訊方式時，RS232C通訊線線序如下：
2----------3
3----------2
5----------5
4--------6+8
6+8--------4
二）對三菱Q系列PLC的通訊模塊的通訊方式進行參數設定
QJ71C24N有兩個通訊端口，一個是RS232,一個是RS422的，這里我們選用RS232端口,因此只對RS232端口進行設置。
B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 |
設置修改 | RUN期間寫 | 和數校驗碼 | 停止位 | 奇偶校驗 | 奇偶校驗位 | 數據位 | 操作設置 |
禁止 允許 | 禁止 允許 | 無 有 | 1個 2個 | 奇數 偶數 | 無 有 | 7個 8個 | 獨力 關聯 |
1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
8 | 4 | 2 | 1 | 8 | 4 | 2 | 1 |
E | 6 | ||||||

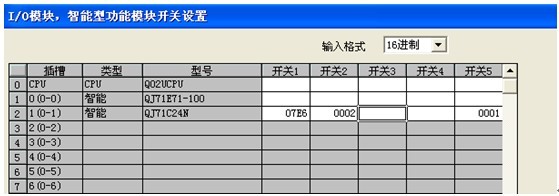

(1)開關1：07E6-----07表示傳輸速率19200bps， E6表示的意思是：
16進制的8421碼。
(2)開關2設置
開關2設置通道1端的通訊協議，這里我們選擇格式2.
(3)開關3和開關4，因?yàn)槲覀兪褂猛ǖ?，所以這里可以不用設定參數。
（4）開關5設置，開關5設定的是模塊的站點，這里設定為1.
以上對QJ71C24N的參數設定完成后，將此參數寫入PLC。
一）在力控軟件里建立IO設備組態。

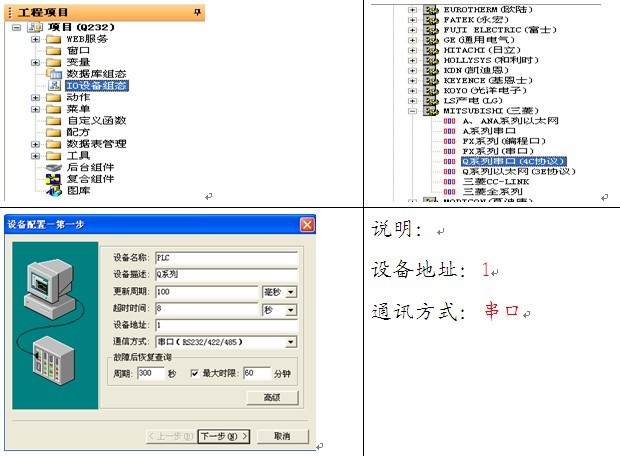

步驟：IO設備組態—PLC---三菱---Q系列串口(4C協議)
以下為PLC參數設定里對QJ71C24N的RS232口進行設定的參數
B7 | B6 | B5 | B4 | B3 | B2 | B1 | B0 |
設置修改 | RUN期間寫 | 和數校驗碼 | 停止位 | 奇偶校驗 | 奇偶校驗位 | 數據位 | 操作設置 |
禁止 允許 | 禁止 允許 | 無 有 | 1個 2個 | 奇數 偶數 | 無 有 | 7個 8個 | 獨力 關聯 |
1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
允許 | 允許 | 有 | 1位 | 奇 | 有 | 8位 | 獨力 |
8 | 4 | 2 | 1 | 8 | 4 | 2 | 1 |
E | 6 | ||||||
以下為PLC參數設定里對QJ71C24N的RS232口進行設定的參數

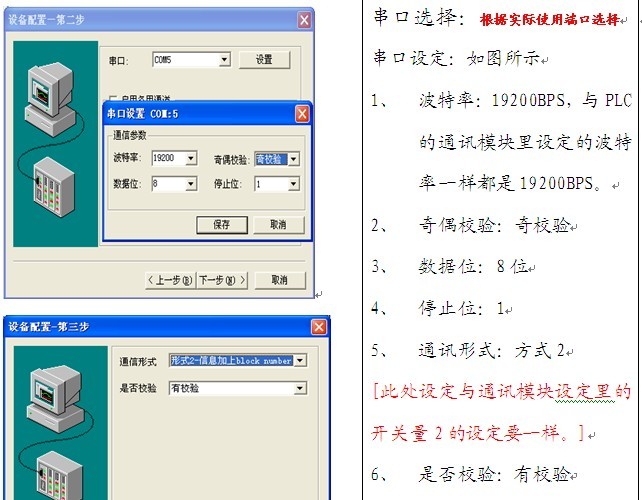

上面的兩處參數（PLC參數設定和力控IO設備組態設定）要一一對應，否則將無法順暢鏈接。
一）在力控軟件里建立數據庫組態

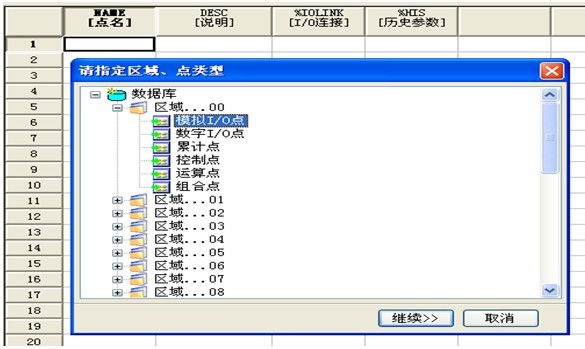

1）區域0里建立一個模擬IO點

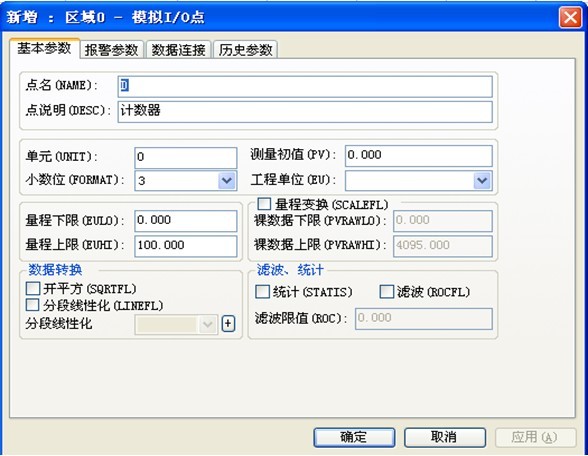

基本參數里，設置點名

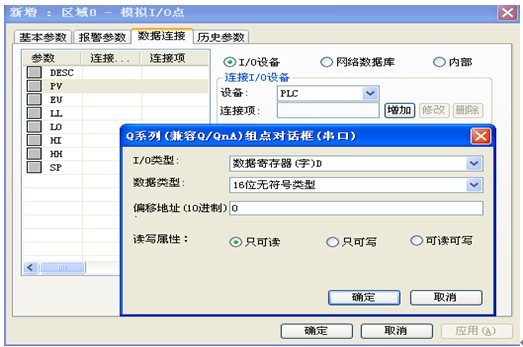

數據連接里，設置數據連接
確定后，完成一個點的建立
保存后，退出數據庫組態設定。
一）新建畫面
雙擊左側工程項目里的窗口，跳出新建窗口對話框，修改名字，新建一個窗口，并保存。在新窗口里，進行畫面的制作。舉例:通過力控軟件對P LC里的數據寄存器的當前值進行監測。
在新畫面里，建立一個文本，并在文本屬性里加入“#######”用于顯示數字。
2） 建立點連接。

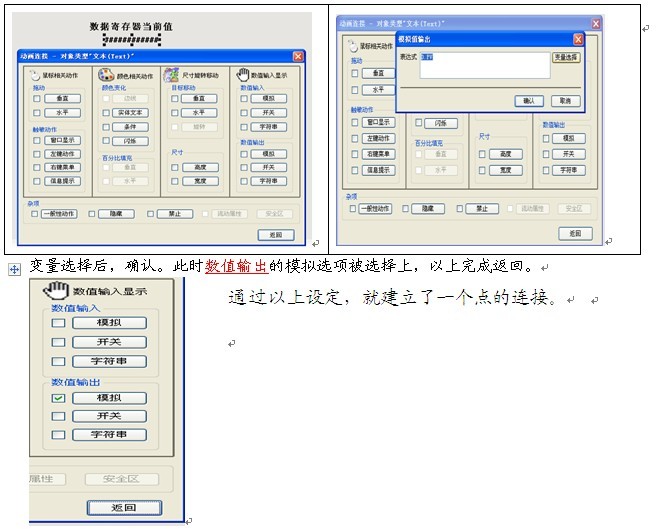

雙擊#####的文本處，跳出動畫連接對話框，在右下角的數值輸出選項里選擇模擬，在模擬里選擇“變量”

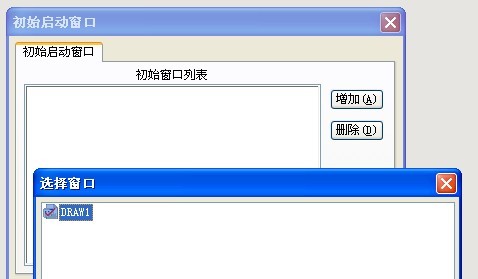

六、保存以上所有設定，在系統配置里的初始啟動畫面里選擇剛剛建立的畫面為初始啟動畫面
確定后，保存并運行軟件，如圖
