Q61LD 三菱稱重模塊的重量轉換方式
Q61LD 三菱稱重模塊的重量轉換方式
時間:2021-01-14 06:55:02 來源:未知 作者:admin 點擊:5735次
Q61LD 三菱稱重模塊的重量轉換方式
重量轉換是指，將從可編程控制器外部輸入的模擬信號(負載轉換器輸出電壓)轉換為數字輸出值以及總重量輸出值后，存儲到緩沖存儲器中。進行了轉換處理后轉換結束(XE)將變?yōu)镺N，轉換結束標志(Un\G113)將變?yōu)檗D(zhuǎn)換結束(1H)狀態。
重量轉換方式中有下述4種處理方法。
.采樣處理
.次數平均處理
.移動平均處理
.次數平均·移動平均并用
1、采樣處理
將測量的數字輸出值以及總重量輸出值存儲到緩沖存儲器中。
重量測量值被更新的周期(轉換速度)為10ms。
將平均處理方法設置(Un\G1)設置為采樣處理(0H)。
2、次數平均處理
按設置次數進行采樣處理，將去除了最大值及最小值的合計值進行平均后，存儲到緩沖存儲器中。
將平均處理方法設置(Un\G1)設置為次數平均處理(2H)。
次數平均設置(Un\G2)可在4次～255次的范圍內進行設置。
處理時間如下所示。
. 處理時間=(設置次數*10)ms
[例] 將次數平均設置(Un\G2)設置為5次的情況下
5*10=50(ms)
每隔50ms進行平均值輸出。
3、移動平均處理
將各轉換速度(10ms)獲取的設置次數的數字輸出值以及總重量輸出值進行平均后，存儲到緩沖存儲器中。
由于對每1個樣本進行移動平均處理，因此可以獲取最新的數字輸出值以及總重量輸出值。
將平均處理方法設置(Un\G1)設置為移動平均處理(3H)。
移動平均設置(Un\G3)的設置范圍為2次～255次。
[例] 將移動平均設置(Un\G3)設置為4次的情況下
4、次數平均·移動平均并用
將次數平均處理后的值及移動平均處理的結果存儲到緩沖存儲器中。
將平均處理方法設置(Un\G1)設置為次數平均·移動平均并用(5H)。
公司主營三菱原裝PLC、伺服、變頻器、觸摸屏，三菱Q系列品種齊全、大量現貨，三菱PLC稱重模塊Q61LD價格優惠,有專業的技術團隊，提供產品選型、編程服務，歡迎咨詢！
重量轉換是指，將從可編程控制器外部輸入的模擬信號(負載轉換器輸出電壓)轉換為數字輸出值以及總重量輸出值后，存儲到緩沖存儲器中。進行了轉換處理后轉換結束(XE)將變?yōu)镺N，轉換結束標志(Un\G113)將變?yōu)檗D(zhuǎn)換結束(1H)狀態。
重量轉換方式中有下述4種處理方法。
.采樣處理
.次數平均處理
.移動平均處理
.次數平均·移動平均并用
1、采樣處理
將測量的數字輸出值以及總重量輸出值存儲到緩沖存儲器中。
重量測量值被更新的周期(轉換速度)為10ms。
將平均處理方法設置(Un\G1)設置為采樣處理(0H)。
2、次數平均處理
按設置次數進行采樣處理，將去除了最大值及最小值的合計值進行平均后，存儲到緩沖存儲器中。
將平均處理方法設置(Un\G1)設置為次數平均處理(2H)。
次數平均設置(Un\G2)可在4次～255次的范圍內進行設置。
處理時間如下所示。
. 處理時間=(設置次數*10)ms

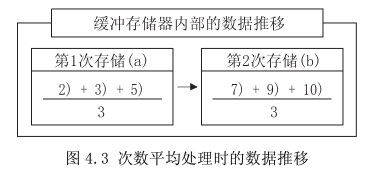

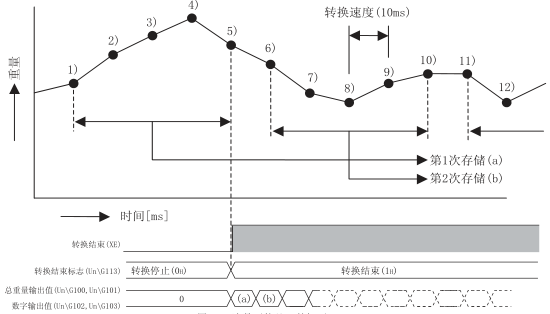

[例] 將次數平均設置(Un\G2)設置為5次的情況下
5*10=50(ms)
每隔50ms進行平均值輸出。
3、移動平均處理
將各轉換速度(10ms)獲取的設置次數的數字輸出值以及總重量輸出值進行平均后，存儲到緩沖存儲器中。
由于對每1個樣本進行移動平均處理，因此可以獲取最新的數字輸出值以及總重量輸出值。
將平均處理方法設置(Un\G1)設置為移動平均處理(3H)。
移動平均設置(Un\G3)的設置范圍為2次～255次。

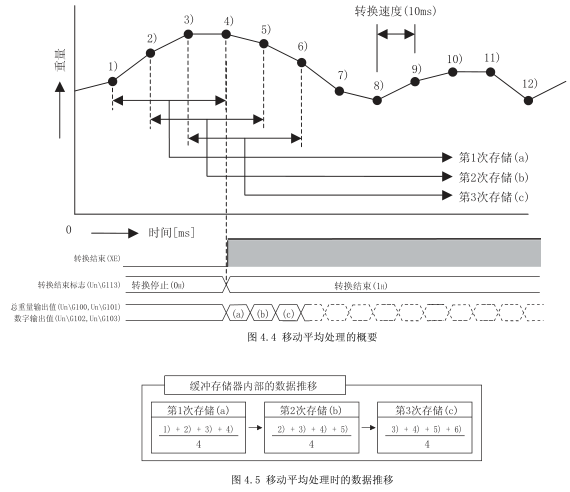

[例] 將移動平均設置(Un\G3)設置為4次的情況下
4、次數平均·移動平均并用
將次數平均處理后的值及移動平均處理的結果存儲到緩沖存儲器中。
將平均處理方法設置(Un\G1)設置為次數平均·移動平均并用(5H)。

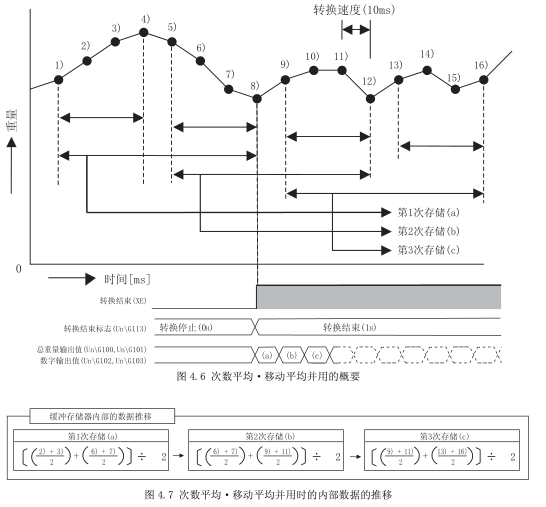

[例]將次數平均設置(Un\G2)設置為4次，將移動平均設置(Un\G3)設置為2次的情況下
