三菱PLC模塊FX5-4AD的電流輸入特性
FX5-4AD型模擬輸入模塊可以將4點模擬輸入(電壓、電流)轉換成數字值?？蓴U(kuò)展到FX5 CPU模塊的右側上，獲取4通道的電壓/電流數據。
A/D轉換的輸入轉換特性是指將來自可編程控制器外部的模擬信號(電壓或電流)轉換成數字輸出值時，連接偏置值和增益值的直線的斜率。
[電流輸入特性]

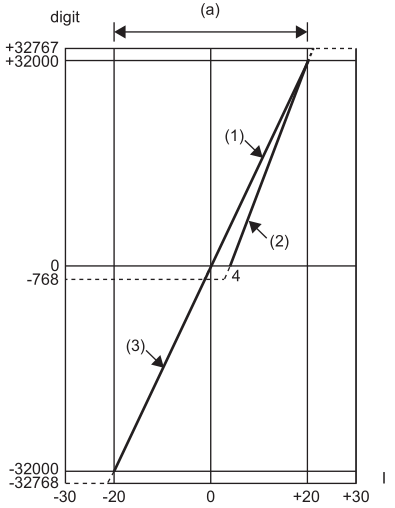

電流輸入時的模擬輸入范圍一覽以及各電流輸入特性的曲線圖如下所示。
digit：數字輸出值 I：模擬輸入電流(mA)
(a)：模擬輸入實際范圍
┌──────┬───┬───┬──────┬─────┐
│輸入范圍設置│偏置值│增益值│數字輸出值*1│分辨率 │
├──────┼───┼───┼──────┼─────┤
│ 0~20mA │0mA │20mA │ │625nA │
├──────┼───┼───┤ ├─────┤
│ 4~20mA │4mA │20mA │ 0~32000 │500nA │
├──────┼───┼───┼──────┼─────┤
│ -20~+20mA │0mA │20mA │ │625nA │
├──────┼───┼───┤ -32000 ~ ├─────┤
│用戶范圍設置│*2 │*2 │ +32000 │500nA │
└──────┴───┴───┴──────┴─────┘
*1 超出數字輸出值范圍進行模擬輸入時，數字輸出值固定為最大或最小。
┌──────┬───┬───┐
│輸入范圍設置│最小 │最大 │
├──────┼───┼───┤
│ 0~20mA │-768 │+32767│
├──────┼───┼───┤
│ 4~20mA │-768 │+32767│
├──────┼───┼───┤
│-20~+20mA │-32768│+32767│
├──────┼───┼───┤
│用戶范圍設置│-32768│+32767│
└──────┴───┴───┘
*2 用戶范圍設置的偏置值、增益值應在滿足下述條件的范圍內設置。
不滿足下述條件時，可能無法正常進行A/D轉換。
. 偏置值、增益值的設置范圍：0~20mA
. ((增益值)-(偏置值)) >= 6.0mA
*3 用戶范圍設置中的最大分辨率。
(增益值-偏置值)＝16mA時，分辨率達到最大。
(增益值-偏置值)<16mA時，最大分辨率也不會改變。
[要點]
. 應在各輸入范圍的模擬輸入實際范圍及數字輸出實用范圍的范圍內使用。
超過該范圍時，分辨率、精度可能不在性能規格范圍內。
(應避免使用電流輸入特性曲線圖的虛線部分)
. 電流設置不可超過?30mA。否則可能造成元器件損壞。
. 通過外部設備對輸入類型中設置了電壓的通道輸入了電流時，可能發生過電壓從而使元件受損。
應限制電壓，以免外部設備的電壓值超出-10~+10V的范圍。
FX5-4AD電流輸入特性，FX5-4AD數字輸出值
