QJ71MES96N三菱PLC模塊系統配置時的注意事項有哪些？
從以下兩點介紹系統配置時的應注意的事項。
1、使用冗余CPU時的注意事項
1)、關于可安裝的基板
將MES接口模塊用于冗余系統中時，必須將MES接口模塊安裝到CPU/電源冗余用擴展基板中。
不能將MES接口模塊安裝在冗余系統的主基板上。
2)、關于[Access target CPU setting(訪問目標CPU設置)]
. 將MES接口模塊安裝到冗余CPU中時，只能訪問自站的CPU。不能訪問其它站的CPU。
. 將MES接口模塊安裝到除冗余CPU以外時，不能訪問其它站的冗余CPU。
3)、關于[Device Tag setting(軟元件標簽設置)]
. 在冗余CPU中發生了系統切換時，軟元件標簽的采集有時會停止約15秒。
. 將軟元件標簽設置的采集設置選擇為 “高速采集”時，必須在兩個系統的冗余CPU中創建相同容量的用戶設置的系統區。
4)、 關于[Job setting(作業設置)]
訪問冗余CPU時，建議將作業的觸發條件選擇為[Handshake operation(信號交換動作)]。
如果將觸發條件選擇為除[Handshake operation(信號交換動作)]以外，在冗余系統的系統切換時有可能發生以下現象 :
. 數據背離
. 寫入數據不能存儲到可編程控制器CPU中。
2、數據庫使用注意事項
1)、使用Microsoft SQL Server 2000以及Microsoft SQL Server 2005時
. 應將安全等級認證模式設置為混合模式。

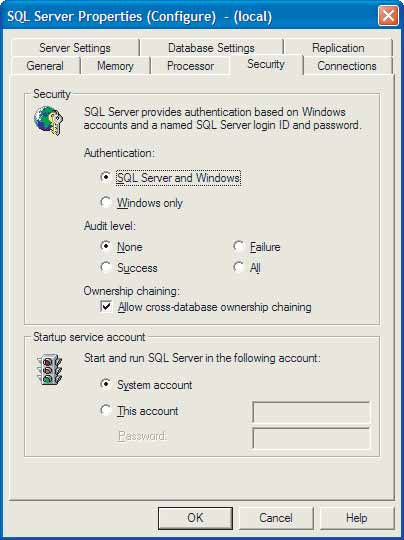

在中[SQL Server Properties (Configure)(SQL Server屬性(設置))]中設置。
2)、使用Microsoft SQL Server 2000 Desktop Engine(MSDE 2000)時
. 應將安全等級認證模式設置為混合模式。
安裝MSDE 2000時，指定命令參數。
setup sapwd="sa" SECURITYMODE=SQL (sa: 指定任意的密碼)
3)、使用Microsoft Access 2000以及Microsoft Access 2003時
. 1個[Communication action(通信動作)]可更新(UPDATE)的域(Field)的最大數量為127個。
. 不要從多個MES接口模塊對1個域(Field)進行訪問。
4)、使用Wonderware Industrial SQL Server時
. 只能通過 [Communication action( 通信動作)]使用插入(INSERT)。
. 不能對至數據庫的插入(INSERT)進行回退。
QJ71MES96N注意事項,QJ71MES96N系統配置
