FR-A800系列三菱變頻器追蹤功能怎么使用？
FR-A800系列變頻器的追蹤功能具有如下特點：
. 無需計算機等外部設備，即可捕捉變頻器狀態;
. 設定靈活，可適應各種故障的測量條件;
. 可設定觸發條件，僅記錄特定事件發生前后的數據;
. 追蹤數據可直接轉存到USB存儲器，也可以用計算機讀出保存;
. 讀出的數據可用FR-Configurator2繪制波形，以供進一步分析。
[按如下步驟即可啟動追蹤功能]
1、設定Pr.1021追蹤模式選擇
'0' 表示內存模式(追蹤數據保存在內存中，變頻器斷電或復位后數據則消失);
'1' 表示帶自動傳送的內存模式(若安裝有USB存儲器，則追蹤完成時自動寫入);
'2' 表示記錄器模式(開始后會將數據實時寫入USB存儲器)。

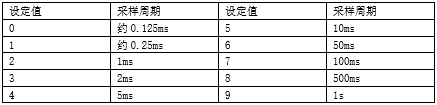

2、設定Pr.1022采樣周期
選擇較短的周期可記錄更多的細節，但記錄總長度變短，應根據實際情況權衡取舍。
3、設定Pr.1023模擬量通道數
可選擇同時監視1到8個通道。增加通道數可記錄更多維度的現場數據，有助于判斷分析，但記錄總長度變短，應根據實際情況作出取舍。選擇記錄器模式(Pr.1021=2)時，固定為8通道，Pr.1023無效。
4、設定Pr.1027~1034模擬量數據源
設定值表示對應通道所監視的對象，如1表示輸出頻率，2表示輸出電流。
5、設定Pr.1038~1045數字量數據源
設定值表示對應通道所監視的信號，如1表示STF端子，2表示STR端子。數字量固定為8通道，未用到的通道設為0。
6、設定Pr.1025觸發模式
設定觸發條件，0表示報警，1表示模擬量，2表示數字量，3表示模擬量和數字量的邏輯或，4表示模擬量和數字量的邏輯與。
7、若設定了模擬通道觸發，設定Pr.1035模擬觸發通道、Pr.1037觸發水平(實際值+1000后為參數設定值)、Pr.1036動作選擇(0表示上升沿，1表示下降沿)。
8、若設定了數字通道觸發，設定Pr.1046數字觸發通道、Pr.1047動作選擇(0表示上升沿，1表示下降沿)。
9、設定Pr.1020=1開始采樣。

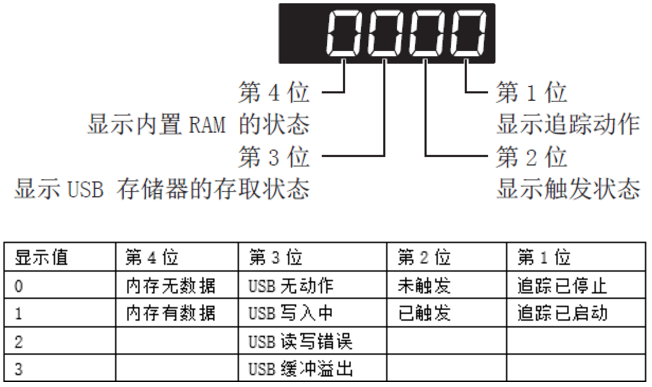

使用監視器38(監視狀態)可監視當前狀態。監視值為4位數字，各位數字的含義如下(不顯示的位置表示0)
10、觸發完成采集后，可插入USB存儲器，再設定Pr.1020=4可將追蹤數據寫入到USB存儲器中。
