FX5-4AD-ADP 三菱PLC模塊的外形尺寸及外部接線
FX5-4AD-ADP外形尺寸,FX5-4AD-ADP安裝,FX5-4AD-ADP接線
FX5-4AD-ADP型模擬量輸入擴展適配器為可增設4點模擬量輸入的擴展適配器。

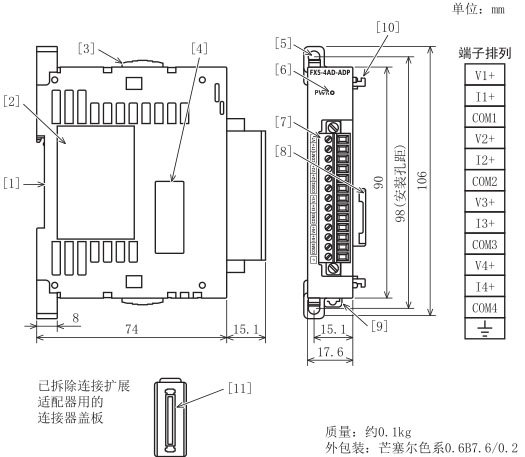

1、外形尺寸及部位名稱
[1] DIN導軌安裝用溝槽(DIN導軌:DIN46277 35mm寬) [2] 銘牌
[3] 擴展適配器連接用卡扣 [4] 連接擴展適配器用的連接器蓋板
[5] 直接安裝用孔(2-Φ4.5,安裝螺絲:M4螺絲) [6] PWR LED(綠色)
[7] 端子排(歐式) [8] 連接擴展適配器用的連接器 [9] DIN導軌安裝用卡扣
[10]擴展適配器連接用扣 [11]連接擴展適配器用的連接器
2、FX5-4AD-ADP安裝
請務必在外部將所有電源均斷開后方可進行操作，否則有觸電、產品損壞的危險。
[安裝注意事項]
. 在進行螺栓孔加工及配線作業時，請不要將切屑及電線屑落入可編程控制器的通風孔內。
否則有可能導致火災、故障及誤動作。
. 請將產品安裝在平整的表面上。安裝面如果凹凸不平,會對電路板造成過度外力，從而導致故障發生。
. 產品安裝時，請使用DIN導軌、或者安裝螺絲牢固地固定。
. 擴展板、擴展適配器請牢固地安裝在所規定的連接器上。
接觸不良會導致誤動作。
3、FX5-4AD-ADP接線
1)、使用電纜和端子緊固扭矩

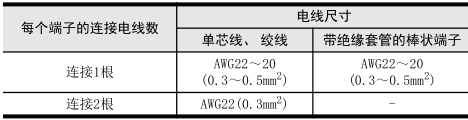

A、適用電線
B、緊固扭距
緊固扭矩請采用0.20N?m。
擰緊端子螺絲時請使用上述規定扭矩值。 否則可能導致故障、 誤動作。

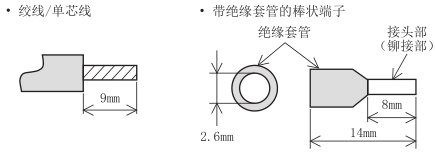

C、 電線的末端處理
絞線剝開外皮， 捻芯線后直接連接， 單線剝開外皮后直接連接。
帶絕緣套管的棒狀端子因電線的外層厚度不同， 有時會很難插入絕緣套管，
D、端子排固定螺絲緊固扭矩
緊固扭矩請采用0.2~0.3N.m。
擰緊端子螺絲時，請注意扭矩不要超出規定范圍。否則可能導致故障、 誤動作。
2)、模擬量輸入接線
*1 模擬量的輸入線使用2芯的屏蔽雙絞電纜,請與其它動力線或者易于受感應的線分開布線。
*2 電流輸入時，請務必將“V□+”和“I□+”的端子短路。(□:輸入通道編號)
3)、接地
. 請采用D類接地(接地電阻:100Ω以下)
. 請盡可能采用專用接地。
無法采取專用接地時，請采用下圖中的“共同接地”。
. 請使用粗細為AWG22~20(0.3~0.5mm2)以上的接地線。
. 接地點請盡可能靠近相應的可編程控制器，接地線距離盡可能短。
FX5-4AD-ADP外形尺寸,FX5-4AD-ADP安裝,FX5-4AD-ADP外部接線
