FX5U三菱PLC程序語言有哪些類型？
FX5U三菱PLC使用GX Works3編程軟件，F(xiàn)X5U系列中，可以根據用途選擇最合適的程序語言使用,有三種類型，以下分別說明。

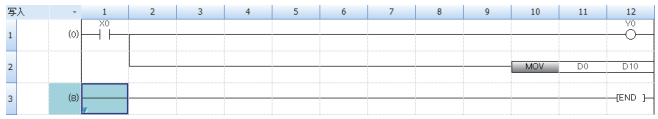

1、梯形圖圖表語言(梯形圖語言)
是用觸點及線圈等表示回路的圖表語言。
梯形圖語言是為了執行簡單易懂的順控程序控制而使用符號化的觸點及線圈等記述邏輯回路的語言。
2、結構化文本語言(ST語言)
ST語言是在規定邏輯記述方式的國際標準IEC61131-3中定義的語言。ST語言是具有與C語言等相似的語法結構的文本形式的程序語言。適用于對梯形圖語言難以表現的復雜處理進行編程的情況。ST語言支持控制語法、運算式、功能塊(FB)、功能(FUN)，可以進行如下的記述。
是使用IF語句或運算符等記述程序的文本語言。
ST語言與梯形圖語言相比，因?yàn)榭梢詫﹄y以記述的運算處理簡潔而直觀地進行記述，因此適用于進行復雜的算術運算及比較運算等的領域。此外，可以與C語言等一樣，通過條件語句進行選擇分支，通過循環語句進行重復等的語句對控制進行記述，因此可以簡潔地編寫程序。

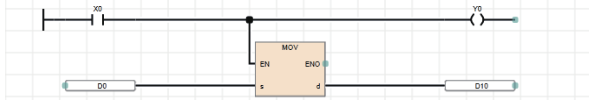

3、功能塊圖表/梯形圖語言(FBD/LD語言)
是通過將實施特定處理的塊(功能部件、FB部件)、變量部件、常數部件等沿著數據和信號的流動進行連接，記述程序的圖表語言。
能夠輕松地創建利用梯形圖程序創建時較為復雜的程序，改善程序生產效率。
[備注]
. 梯形圖語言和FBD/LD語言適合具有順控程序控制和邏輯回路的相關知識和經驗的客戶。
. ST語言適合具有C語言等編程知識及經驗的用戶。
. 通過在程序中使用標簽，可以提高程序的可讀性，將程序簡單地轉變至模塊配置不同的系統中。
