MR-J4-B三菱伺服SSCNETⅢ電纜的布線
SSCNETⅢ電纜為光纖制造。如果在光纖上施加力，如嚴重沖擊，側面重壓，拉伸，突然彎曲或扭絞等，將使其內部扭曲或斷裂，導致不能進行光傳輸。尤其是，用于MR-J3BUS_M，MR-J3BUS_M-A的光纖是由合成樹脂制造的，如遇火或高溫曝曬會熔化。因此，不要使其接觸伺服放大器散熱器、再生選件等高溫物品。
1、最小彎曲半徑
確保電纜的布線彎曲半徑大于最小彎曲半徑。確保設備的邊緣不要壓在電纜上。根據伺服放大器的尺寸和排列時的最小彎曲半徑選擇合適長度的SSCNET電纜。當關閉控制箱的門時，仔細注意以防止SSCNET電纜被門壓住，電纜彎曲半徑小于最小彎曲半徑。
2、禁止使用聚氯乙烯絕緣帶
聚氯乙烯絕緣帶使用了轉移性塑化劑?？赡軙?huì)對光學特性帶來影響，請勿使其接觸MR-J3BUS_M和MR-J3BUS_M-A電纜。

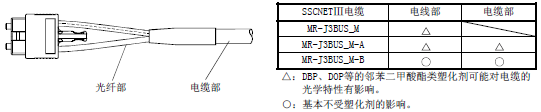

3、注意轉移性塑化劑添加原材料
一般來說，軟質聚氯乙烯(PVC)、聚乙烯(PE)、氟碳聚合物含非轉移性塑化劑，不會對SSCNETⅢ電纜的光學特性造成影響。但是，部分含轉移性塑化劑(鄰苯二甲酸基酯系)的電線絕緣體、扎帶等可能會對MR-J3BUS_M、MR-J3BUS_M-A電纜(塑料制品)造成影響。
此外，MR-J3BUS_M-B電纜(石英玻璃制品)不會受到塑化劑的影響。
除此之外，化學物質也可能對光學特性造成影響，請事確認使用環境是否會造成影響。
4、捆扎固定
為了讓SSCNETⅢ電纜的自重不加在伺服放大器的CN1A和CN1B接頭上，請盡量在靠近接插件的位置用捆扎材料固定電纜部分。光纜電纜部分請保持略微松弛的狀態，以免彎曲度小于最小彎曲半徑，且不能扭絞電纜。
此外，對電纜部分捆扎時，請使用不含有轉移性塑化劑的海綿、橡膠等緩沖材料固定住，使其不動。
使用捆扎用膠帶時，推薦使用難燃醋酸布膠帶570F(寺岡制作所)。
5、張力
如果對光纖電纜施加張力，會因?yàn)橥饬性诠潭ü饫w的部分以及光纖接頭連接處，造成傳輸損失的
增加。嚴重的話，會引起光纖斷裂和光纖接頭損壞。
配線時，請小心操作，不要勉強施加張力。關于拉伸強度，請參照11.1.3項。
6、側壓
如果對光纜施加側壓，則會引起光纜部分自身變形，對內部光纖施加應力，造成傳輸損失的增加。嚴重的話，會引起光纖斷裂。在電纜布線時，也會出現同樣情況，不要用類似尼龍帶(打包機)的東西緊固光纜。不要踩踏或用控制柜的門擠壓電纜。
7、擰
擰電纜時，與對電纜進行局部側壓或彎曲時一樣，會對內部光纖施加應力，造成傳輸損失的增加。
嚴重的話，會引起光纖斷裂。
8、廢棄處理
SSCNETⅢ電纜使用的光纜(芯線)在焚燒時可能會產生帶腐蝕性的有害氟化氫氣體和氯化氫氣體。
要廢棄光纖時，請委托具有可處理氟化氫氣體和氯化氫氣體的焚燒設備的專業工業廢棄物處理機構。
