FX5U系列三菱PLC系統中各模塊的使用數量

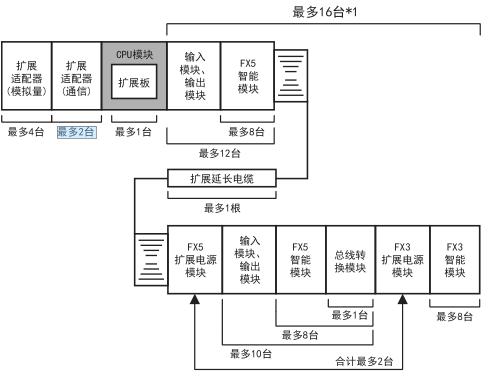

FX5U系列CPU模塊在每個系統中可連接的擴展設備臺數有限制。
*1 擴展電源模塊、連接器轉換模塊不含在連接臺數中。
【系統整體的限制】
. 擴展模塊：在系統整體中最多可連接16臺(除擴展電源模塊，連接器轉換模塊)
. 擴展電源模塊：在系統整體中最多可連接2臺。
. 連接器轉換模塊：在系統整體中最多可連接1臺。
. 擴展延長電纜：在系統整體中最多可連接1根。
. 總線轉換模塊：在系統整體中最多可連接1臺。
1、FX5U輸入輸出點數
FX5UCPU模塊可在擴展設備輸入輸出點數(最大256點)與遠程I/O點數(最大384點)合計512點以下進行控制。
2、消耗電流

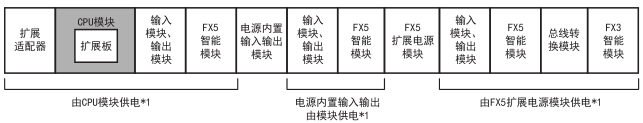

未內置電源的擴展設備的電源由CPU模塊、電源內置輸入輸出模塊或擴展電源模塊等供電。
擴展設備的連接臺數需要根據此電源容量確定。
*1 輸入模塊的輸入回路由供給電源或外部電源供電。但是，DC電源型中沒有供給電源。
3、FX5U擴展設備使用時的限制
. 擴展連接器型模塊
使用擴展連接器型的模塊時需要FX5-CNV-IF。
. 高速脈沖輸入輸出模塊的限制
高速脈沖輸入輸出模塊最多可連接4臺到系統上。
. 總線轉換模塊的使用，F(xiàn)X5擴展模塊只可連接在總線轉換模塊右側
1)、使用FX3的擴展模塊時需要總線轉換模塊。此外FX3的擴展模塊只可連接在總線轉換模塊的右側。
2)、使用FX3擴展電源模塊時最多8臺，不用FX3擴展電源模塊時最多6臺智能功能模塊。
. 智能功能模塊的限制
智能功能模塊中分別會有臺數、擴展順序的限制，需要注意。
FX5-CCLIEF 系統只可連接1臺。
FX3U-2HC 系統可連接2臺。
不使用FX3U-1PSU-5V時，請連接在總線轉換模塊后。
FX3U-16CCL-M 系統只可連接1臺。
FX3U-64CCL 系統只可連接1臺。
FX3U-128ASL-M 系統只可連接1臺。
4、擴展延長電纜的使用
. 擴展延長電纜的連接目標為擴展電纜型模塊(FX5-1PSU-5V、內置電源輸入輸出模塊除外)的情況下，需連接器轉換適配器(FX5-CNV-BC)。
. 在同一系統內連接總線轉換模塊時，請?jiān)跀U(kuò)展延長電纜后連接FX5-1PSU-5V或電源內置輸入輸出模塊。
. FX3擴展模塊中不能使用。
FX5U系統配置,FX5U系統模塊數,FX5U系統構成
