三菱PLC FX5系列高速計數器的接線圖(三菱PLC高速計數器接線圖)
FX5高速計數器是使用CPU模塊的通用輸入端子及高速脈沖輸入輸出模塊，對普通計數器無法計測的高速脈沖的輸入數進行計數的功能。
根據所用輸入(模塊)，高速計數器的各功能有以下限制。
┌──────────┬───────────┬─────────────┐
│輸入類別 │高速計教器的動作模式 │高速計教器專用指令 │
│ ├──┬────┬───┼──────┬──────┤
│ │普通│脈沖密度│轉速側│HIOEN/DHIOEN│DHSCS/ DHSCR│
│ │模塊│模側定式│定模式│ 指令 │/DHSZ指令 │
├──────────┼──┼────┼───┼──────┼──────┤
│CPU模塊 │?O │ O │ 0 │ O │ O │
├──────────┼──┼────┼───┼──────┼──────┤
│高速脈沖輸入輸出模塊│ O │ X │ X │ O │ X │
└──────────┴──┴────┴───┴──────┴──────┘
O 支持 、 X 不支持
高速計數器通過參數進行輸入分配、功能設置等，使用HIOEN/DHIOEN指令執行動作。
使用高速計數器時，需要參數設置和HIOEN/DHIOEN指令。
使用FX5U輸入X0~X7(FX5U-32M及高速脈沖輸入輸出模塊為X0~X5)讀取50~200kHz響應頻率的脈沖時，請如下操作。
.接線長度請確保在5m以下。
.請使用帶屏蔽雙絞線電纜作為連接電纜。此外，屏蔽線的屏蔽請?jiān)贑PU模塊側進行單側接地。
.請?jiān)谳斎攵俗又羞B接1.5kΩ(1W以上)的旁路電阻，并配合主機的輸入電流，將所連接設備側
的集電極開路型晶體管輸出的負載電流設為20mA以上。
另外，上述限制可能因所連接設備 (編碼器等)的不同規格而有所差異。
請配合所連接設備調節電纜長度和負載。
**1相1輸入(S/W)接線實例**
接線例按下述設定使用情況。按其他設定使用時，請參考下圖進行接線。
┌──────────┬──────┬──────┬──────┬────┐
│使用通道 │脈沖輸入模式│外部預置輸入│外部啟動輸入│動作模式│
├──────────┼──────┼──────┼──────┼────┤
│CH1(CPU模塊)或CH9(高│1相1輸入 │ 無效 │ 無效 │通常模式│
│速脈沖輸入輸出模塊) │(S/W) │ │ │ │
└──────────┴──────┴──────┴──────┴────┘
通過工程工具的參數設定來進行高速計數器設定。
1、高速計數器接線實例

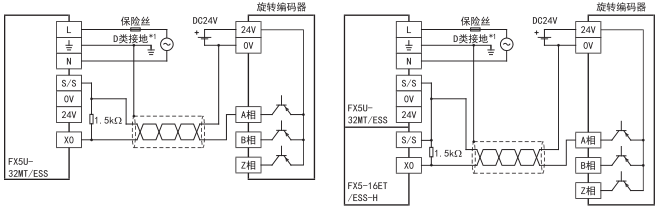

【漏型接線實例】
. 使用FX5U-32MT/ES的輸入時 ·使用FX5-16ET/ES-H的輸入時

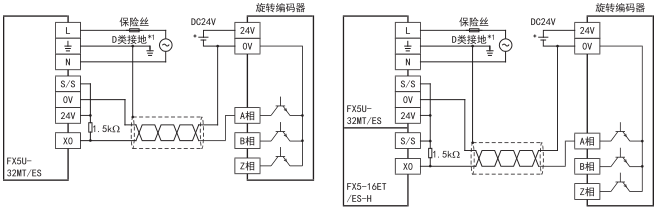

【源型接線實例】
. 使用FX5U-32MT/ES的輸入時 ·使用FX5-16ET/ES-H的輸入時
*1 接地電阻請?jiān)O(shè)在100Ω以下。
2、高速計數器接線實例(使用DC24V外部電源時)

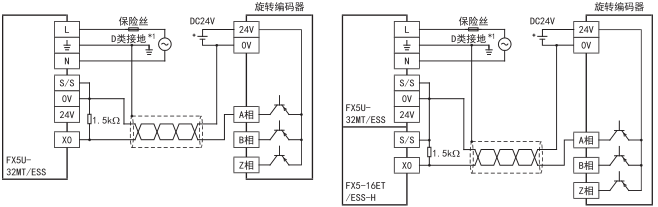

【漏型接線實例】
. 使用FX5U-32MT/ES的輸入時 ·使用FX5-16ET/ES-H的輸入時

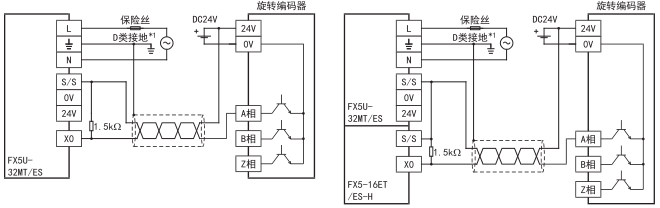

【源型接線實例】
. 使用FX5U-32MT/ES的輸入時 ·使用FX5-16ET/ES-H的輸入時
*1 接地電阻請?jiān)O(shè)在100Ω以下。
FX5高速計數器接線圖,FX5高速計數器接線實例
