FX5U系列三菱PLC的定位控制-中斷2速定位
FX5U CPU模塊的定位控制功能有1速定位、2速定位、多段速運行、中斷停止、中斷1速定位、中斷2速定位、可變速度運行、表格運行、簡易直線插補運行(2軸同時啟動)。

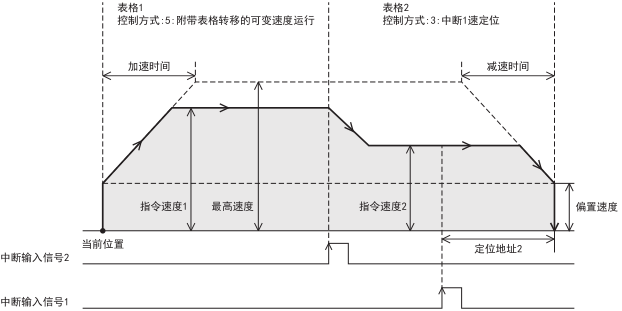

FX5U系列三菱PLC通過表格運行指令，可以進行表格1的可變速度運行。中斷輸入信號2置為ON時，將從加減速動作開始進行表格2的中斷1速定位動作。此外，在中斷輸入信號2置為ON之前，通過變更指令速度，可隨時進行變速動作。
可以通過表格運行指令，從控制方式[5:附帶表格轉移的可變速度運行]過渡到控制方式[3:中斷1速定位]進行使用。
│定位指令 │表格運行控制方式 │
├─────────────────┼────────────────┤
│表格運行(TBL*1/DRVTBL/DRVMUL)指令 │.5:附帶表格轉移的可變速度運行*1 │
│ │.3:中斷1速定位 │
└─────────────────┴────────────────┘
*1 不支持高速脈沖輸入輸出模塊。
高速脈沖輸入輸出模塊可通過在中斷1速定位動作中變更指令速度來代替中斷2速定位。
【注意事項】
. 僅在中斷輸入信號1,2未ON時，繼續以指令速度進行脈沖輸出。
. 通過附帶表格轉移的可變速度運行將指令速度變更為0時，將進行減速停止。
但是，表格運行指令的驅動觸點為ON狀態時，通過重新設定指令速度，重新開始動作。
. 高速脈沖輸入輸出模塊不支持中斷2速定位。
FX5U中斷2速定位,三菱PLC中斷2速定位,三菱PLC定位控制
