FX5U三菱PLC內置模擬量輸入輸出的接線方式
FX5U三菱PLC內置模擬量輸入輸出的接線方式
時間:2019-10-15 07:08:16 來源:未知 作者:admin 點擊:23129次
FX5U三菱PLC內置模擬量輸入輸出的接線方式
這里針對FX5UCPU模塊內置模擬量輸入輸出端子的接線進行說明，CPU模塊內置模擬量輸入輸出規格如下：
1、CPU模塊內置模擬量輸入規格
[模擬量輸入點數] 2點(2通道)
[模擬量輸入] 電壓：DC 0~10V (輸入電阻115.7kΩ)
[數字輸出] 12位 無符號 二進制
[軟元件分配] SD6020(通道1的輸入數據)、SD6060(通道2的輸入數據)
[輸入特性、最大分辨率] 數字輸出值0~4000,最大分辨率2.5mV
[精度(相對于數字輸出值滿刻度的精度)]
. 環境溫度25±5：±0.5%以內 （±20digit(digit為數字值) ）
. 環境溫度0~55：±1.0%以內 （±20digit (digit為數字值)）
. 環境溫度-20~0：±1.5%以內 （±20digit(digit為數字值)）
[轉換速度] 30μs/通道 （數據更新為每個運算周期）
[絕對最大輸入] -0.5V、+15V
[絕緣方式] 與CPU模塊不絕緣、輸入端子間為(通道間)不絕緣
[輸入輸出占用點數] 0點 （與CPU模塊最大輸入輸出點數無關）
[使用端子排] 歐式端子排
2、CPU模塊內置模擬量輸出規格
[模擬量輸出點數] 1點 （1通道）
[數字輸入] 12位 無符號 二進制
[模擬量輸出] 電壓：DC 0~10V （外部負載電阻2k～1MΩ）
[軟元件分配] SD6180(通道1的輸出設定數據)
[輸出特性、最大分辨率] 數字輸入值0~4000，最大分辨率2.5mV
[精度（相對于模擬量輸出值滿刻度的精度）]
. 環境溫度25±5：±0.5%以內 （±20digit(digit為數字值) ）
. 環境溫度0~55：±1.0%以內 （±20digit (digit為數字值)）
. 環境溫度-20~0：±1.5%以內 （±20digit(digit為數字值)）
[轉換速度] 30μs （數據更新為每個運算周期）
[絕緣方式] 與CPU模塊內部不絕緣
[輸入輸出占用點數] 0點 （與CPU模塊最大輸入輸出點數無關）
[使用端子排] 歐式端子排

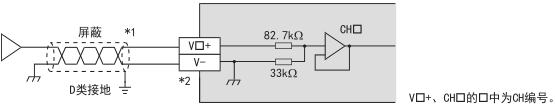

【FX5U模擬量輸入接線】
*1 模擬量輸入線使用雙芯的帶屏蔽雙絞線電纜，且接線時請與其他動力線或容易受電感影響的線隔離。
*2 不使用的通道請將“V?+”端子和“V-”端子短路。

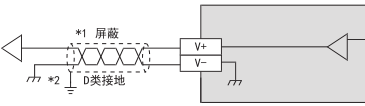

【FX5U模擬量輸出接線】
*1 模擬量輸出線使用雙芯的帶屏蔽雙絞線電纜，且接線時請與其他動力線或容易受電感影響的線隔離。
*2 屏蔽線請在信號接收側進行一點接地。
