新款FX5U系列三菱PLC的可變速度運行
FX5U三菱PLC通過定位指令，輸出脈沖，并開始從偏置速度進行加速的動作。到達指令速度后，以指令速度進行動作。如果指令速度沒有變更，則變速為指定的速度并進行動作。定位指令的驅動觸點為OFF時，將進行減速動作并停止。只要指令驅動觸點未置為OFF，則繼續以指令速度進行脈沖輸出。
將加速時間、減速時間的設定值設定為0時，則變?yōu)闊o加減速動作的動作。

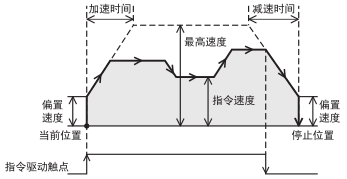

1、有加減速動作

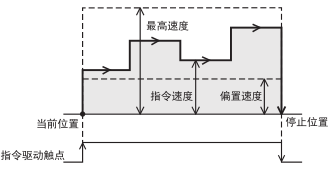

2、無加減速動作(加速時間、減速時間為0)
針對對應的定位指令，表格運行的控制方式如下所示。
┌──────────────────┬─────────┐
│定位指令 │表格運行控制方式 │
├──────────────────┼─────────┤
│可變速度運行(PLSV/DPLSV)指令 │ │
├──────────────────┤4:可變速度運行 │
│表格運行(TBL *1 /DRVTBL/DRVMUL)指令 │ │
└──────────────────┴─────────┘
*1 不支持高速脈沖輸入輸出模塊。
【注意事項】
將指令速度變更為0時，將進行減速停止(減速時間:0時則立即停止)。但是，定位指令的驅動觸點為ON狀態時，通過重新設定指令速度，重新開始動作。
