FX5-ENET/IP三菱PLC模塊EtherNet/IP的配置
FX5-ENET/IP型以太網模塊，是智能設備站與EtherNet/IP網絡以及通以太網連接的智能功能模塊。
一、傳送線路形式
EtherNet/IP由FX5-ENET/IP(1)及EtherNet/IP設備(2)構成。將各模塊使用交換集線器與以太網電纜連接為星型或線型。不能進行環型連接。

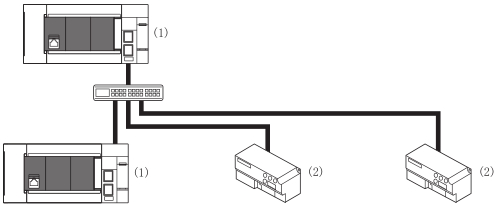

1、星型
將各模塊使用交換集線器與以太網電纜連接為星型。

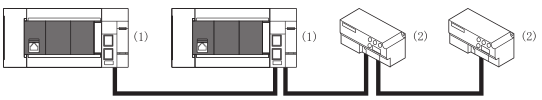

2、線型
將模塊之間通過以太網電纜連接為線型?？梢圆皇褂媒粨Q集線器進行連接。
【要點】
. 在EtherNet/IP中，在同一網絡上可以同時存在其它進行TCP/IP通信的外部設備。
. 線型的最大連接臺數為33臺。
二、掃描器及適配器
在EtherNet/IP中，作為站類型分為掃描器及適配器。
1、掃描器
是相當于主站的EtherNet/IP的站類型。具有控制信息，管理整個網絡。
具有始發者或目標接收者的連接的設備可作為掃描器運行。
2、適配器
是相當于從站的EtherNet/IP的站類型。表示掃描器以外的站。
具有目標接收者的連接的設備可作為適配器運行。
FX5-ENET/IP的配置，三菱PLC模塊EtherNet/IP的配置
