三菱FX5U系列CPU模塊內部掃描的構成
CPU模塊的掃描的構成如下所示。
1、初始化處理及RUN時初始化處理
基于CPU模塊狀態的初始化處理及RUN時初始化處理如下所示。

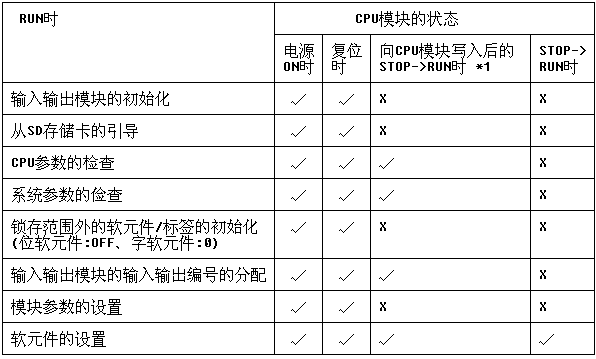

√：執行、X：不執行
*1 表示在STOP狀態下更改參數或程序后，不進行電源OFF->ON或復位即置為RUN狀態的情況。
2、I/O刷新
執行恒定掃描時，恒定掃描的等待時間結束后再進行I/O刷新。
開始程序運算前執行以下內容。
. 從輸入模塊/智能功能模塊至CPU模塊的ON/OFF數據的輸入。
. 從CPU模塊至輸出模塊/智能功能模塊的ON/OFF數據的輸出。
3、程序的運算
根據程序設置，從各程序的步0開始執行至END/FEND指令為止。該程序稱為主程序。此外，可將主程序分割為子程序等。
4、END處理
進行以下處理。
. 網絡模塊的刷新
. 智能功能模塊的刷新
. 指令的完成處理
. 軟元件/標簽訪問服務處理
. 看門狗定時器的復位
. 自診斷處理
. 對特殊繼電器/特殊寄存器的值的設置(設置時機為END處理時)
