QJ71E71-100三菱PLC模塊構建以太網系統的配置
  將QJ71E71-100模塊連接到網絡時,可以使用10BASE-T或者100BASE-TX雙絞線。以太網模塊根據網絡集線器來檢測傳輸介質是10BASE-T還是100BASE-TX,是全雙工或是半雙工傳送模式。連接到無自動檢測功能的網絡集線器時，在網絡集線器端設置為半雙工傳送模式。

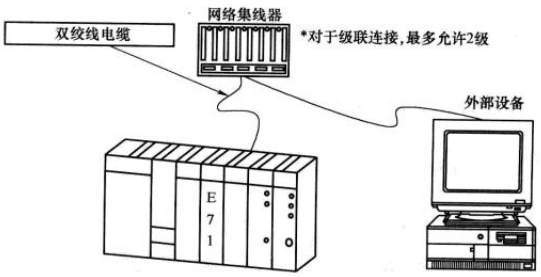

1、100BASE-TX連接時

  使用滿足IEEE802.3和100BASE-TX標準的設備。
  上圖中網絡集線器下面的設備:
  . 屏蔽雙紋線電纜(STP電纜)，種類5
  . RJ45插頭
  . 100Mbit/s網絡集線器
    可以使用直連電纜。如果通過以太網模塊的10BASE-TX，使用交叉電纜連接到外部設備，則不能保證正確操作。但是，可以使用交叉電纜來連接兩個以太網模塊(例如兩個QJ71E71-100模塊)，用來進行數據通信或連接以太網模塊到GOT。

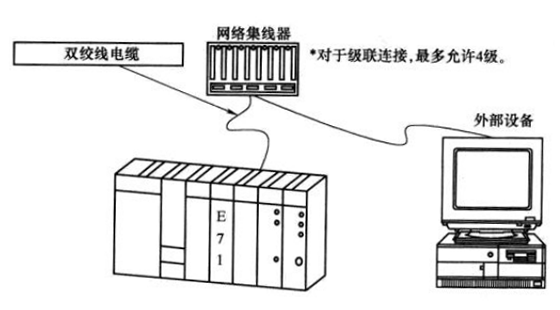

2、10BASE-TX連接

  使用滿足IEEE802.3和100BASE-TX標準的設備。
  上圖中網絡集線器下面的設備:
  . 非屏蔽雙紋線電纜(UTP)或屏蔽雙紋線電纜(STP),種類3,4,5
  . RJ45插頭
  . 10Mbit/s網絡集線器
    可以使用直連電纜。如果通過以太網模塊的10BASE-TX，使用交叉電纜連接到外部設備，則不能保證正確操作。但是，可以使用交叉電纜來連接兩個以太網模塊(例如兩個QJ71E71-100模塊)，用來進行數據通信或連接以太網模塊到GOT。

QJ71E71-100系統配置,QJ71E71-100系統構成
