三菱安全控制器WS系列的系統配置及特點概述
MELSEC-WS系列控制器符合“EN ISO 13849-1 category4 PL e"、"IEC 61508 SIL 3"安全標準，用于安全控制的緊湊型控制器。最適合于小中規模裝置｜系統的安全控制。根據系統配置，可將每1臺CPU模塊的安全輸入輸出點數擴展到144點。還可使用”設置/監視工具"(免費),簡單地進行設置｜邏輯創建等作業。

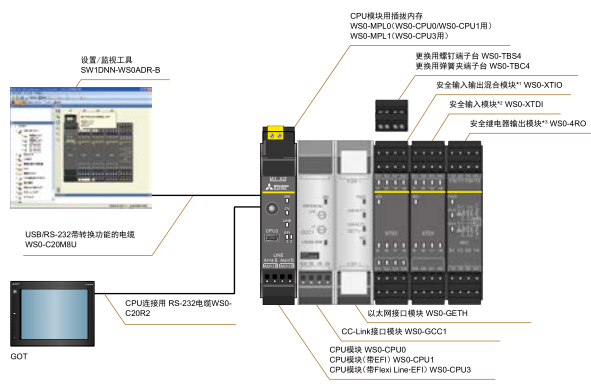

一、MELSEC-WS系列的系列配置
[備注]
1、輸入點數：8點(單一配線)、輸出點：4點(數單一配線)
2、輸入點數：8點(單一配線)
3、安全繼電器輸出：4點
二、MELSEC-WS系列安全控制器的特點
1、靈活的擴展性
. 安全輸入/輸入輸出混合模塊最多可擴展到12臺，安全繼電器輸出模塊最多可擴展最多擴展到4臺，網絡模塊最多可擴展到2臺。
. I/O的最大點數可擴展到144點(單一輸入)。安全輸入96點(單一輸入)+安全輸出48點(單一輸入)
2、以快速關閉功能實現8ms的響應性能
安全輸入輸出混合模塊通過不經由CPU即可關閉安全輸出的快速關閉功能，實現8ms的響應性能。使用本功能，可縮短在安全系統中的安全距離。

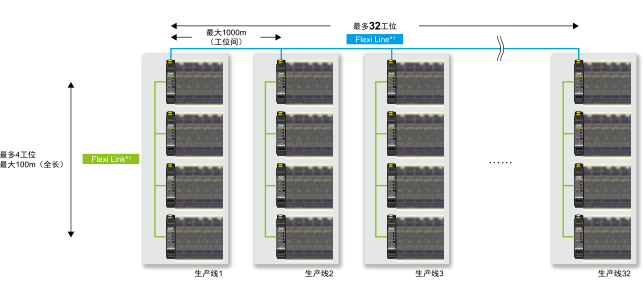

3、安全控制器的安全通信網絡Flexi Line/Flexi Link
不需要追加特殊的網格模塊，只需要在CPU模塊間使用專用電纜連接，即可以低成本簡單地實現安全控制器間的安全通信?？蓪?dǎo)入、運用于各種生產現場。而且多臺裝置間可相互協作，提高生產系統的安全性。
*1 Flexi Line只能用于WS0-CPU3，F(xiàn)lexi Link只能用于WS0-CPU1、WS0-CPU3。
4、可對現有MELSEC可編程控制器簡單地追加安全控制(CC-Link/Ehternet)
通過將安全控制器連接到CC-Link,可對現有的MELSEC-Q/L可編程控制器追加安全控制。還可以通過現有MELSEC-Q/L可編程控制器監視安全控制器的運行狀態、錯誤狀態。以進一步的“安全可視化”，提高鎖定急停大原因、調查故障部位的效率。
5、通過專用的“設置/監視工具”(免費)直觀地進行設置
. 結構設置：可使用豐富的組件，簡單快速地設置硬件結構。
. 創建邏輯：通過使用了自動生成安全商務標簽的功能塊，可簡單地創建邏輯。
. 診斷/監視：可確認模塊的內部狀態和錯誤記錄等。
. 報告：可自動生成對I/O模塊的配線圖。可生成錯誤診斷等的報告，可進行打印、保存為PDF文件。
. I/O點陣：可用點陣顯示輸入和輸出的關系。
. 數據記錄儀：可記憶在安全控制器上處理的安全輸入信號和安全輸出信號的ON/OFF狀態?？蓪⒃谠O(shè)置/監視工具上記錄的結果寫出到PC上的文件，將其用于故障排除等。
. 邏輯導入和導出：可將對輸入輸出模塊的連接設置和在功能塊中創建的應用程序邏輯保存為一個設置文件，從保存設置文件讀入。
