MR-JE-A與QD75D漏型輸出輸入信號的連接

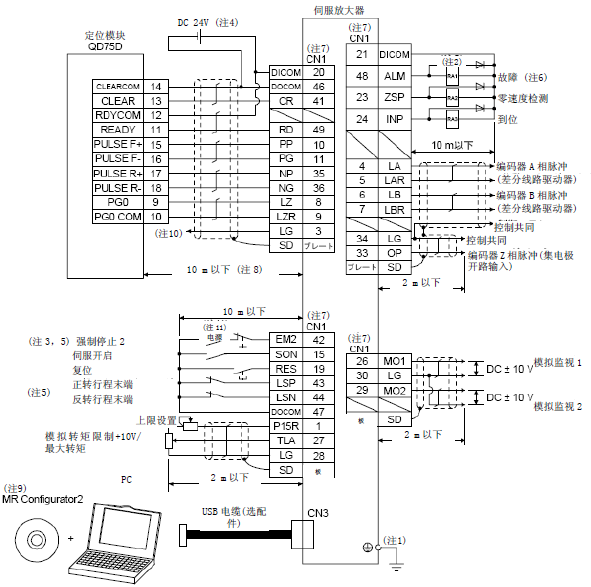

[輸出輸入信號的連接例圖]
[備注]
1. 為防止觸電，請務必將伺服放大器保護接地(PE)端子(附有標記的端子)連接到控制盤的保護接地(PE)上。
2. 請不要弄錯二極管的方向。反向連接有可能會導致伺服放大器出現故障無法輸出信號，使EM2(強制停止2)等的保護電路不能正常工作。
3. 運行時請務必將EM2 (強制停止2) 保持ON狀態(B觸點)
4. 請從外部提供接口用DC24V±10%300mA的電源。300mA為使用全部輸入輸出信號時的值。通過減少輸入輸出點數能夠下降電流容量。
5. 運行時，請務必將EM2(強制停止2)，LSP(正轉行程末端)以及LSN(反轉行程末端)ON。(B觸點)
6. ALM(故障)在沒有發生報警時為ON。(B觸點)變?yōu)镺FF(發生報警)時，請通過順序程序停止可編程控制器的信號。
7. 相同名稱的信號在伺服放大器的內部是聯通的。
8. 指令脈沖列輸入為差分線路驅動器方式時。集電極開路方式時為2 m以下。
9. 請使用SW1DNC-MRC2-C。
10. QD75D不需要進行本連接。但是通過使用的定位模塊，為達到抗干擾能力，推薦將伺服放大器的LG和控制公共端間進行連接。
11. 為防止伺服放大器意外重啟，請將電路設置成關閉電源后EM2也跟著關閉的結構。
12. 源型接口相對于漏型接口電源的正負極是相反的。
13. 源型接口相對于漏型接口CLEAR與CLEARCOM是相反的。
MR-JE-A與QD75D連接,MR-JE-A與QD75D漏型連接
