FX3UC-4AD FX3U-4AD模塊怎樣讀出模擬量數據？
三菱PLC模塊FX3UC-4AD、FX3U-4AD讀出模擬量數據時，所需的最低限度的程序，請用依據以下步驟確認是否正確讀出了模擬量數據。
1、確認單元號。
從左側的特殊功能單元/模塊開始，依次分配單元號0~7。
連接在FX3UC-32MT-LT(-2)可編程控制器上時，分配1~7的單元編號。
請確認分配了哪個編號。
2、決定輸入模式(BFM #0)的內容
請根據連接的模擬量發生器的規格，設定與之相符的各通道的輸入模式(BFM #0)。
用16進制數設定輸入模式。請?jiān)谑褂猛ǖ赖南鄳?yīng)位中，選擇下表的輸入模式，進行設定。
┌───┬──────────┬───────┬───────┐
│設定值│輸入模式 │模擬量輸入范圍│數字量輸出范圍│
├───┼──────────┼───────┼───────┤
│0 │電壓輸入模式 │-l0V~+10V │-32000~+32000 │
├───┼──────────┼───────┼───────┤
│1 │電壓輸入模式 │-10V~+10V │-4000~+4000 │
├───┼──────────┼───────┼───────┤
│2 │電壓輸入 │-10V~+10V │-10000~+10000 │
│ │模擬量值直接顯示模式│ │ │
├───┼──────────┼───────┼───────┤
│3 │電流輸入模式 │4mA~20mA │0~16000 │
├───┼──────────┼───────┼───────┤
│4 │電流輸入模式 │4mA~20mA │0^4000 │
├───┼──────────┼───────┼───────┤
│5 │電流輸入 │4mA~20mA │4000~20000 │
│ │模擬量值直接顯示模式│ │ │
├───┼──────────┼───────┼───────┤
│6 │電流輸入模式 │-20mA~+20mA │-16000~+16000 │
├───┼──────────┼───────┼───────┤
│7 │電流輸入模式 │-20mA~+20mA │-4000~+4000 │
├───┼──────────┼───────┼───────┤
│8 │電流輸入 │-20mA~+20mA │-20000~+20000 │
│ │模擬量值直接顯示模式│ │ │
├───┼──────────┴───────┴───────┤
│F │通道不使用 │
└───┴──────────────────────────┘
3、編寫順控程序
編寫讀出模擬量數據的程序。
在H****中，請輸入步驟2中決定的輸入模式。
在□中，請輸入步驟1中確認的單元號。

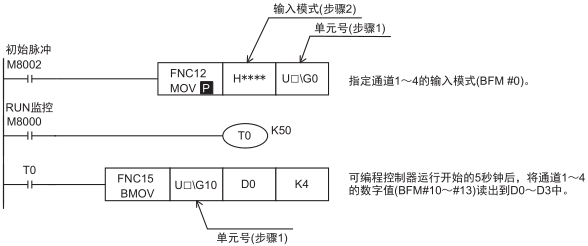

[程序舉例](FX3U 、FX3UC可編程控制器的情況下)
*1. 使用FX3G 、FX3GC可編程控制器時，請使用FROM/TO指令。
4、傳送順控程序， 確認數據寄存器的內容。
1)、請傳送順控程序，運行可編程控制器。
2)、將4AD中輸入的模擬量數據保存到可編程控制器的數據寄存器(D0~D3)中。
3)、請確認數據是否保存在D0~D3中。
