Q64AD 三菱Q系列A/D轉換模塊的外部接線
Q64AD 三菱Q系列A/D轉換模塊的外部接線
時間:2017-11-17 來源:未知 作者:admin 點擊:17447次

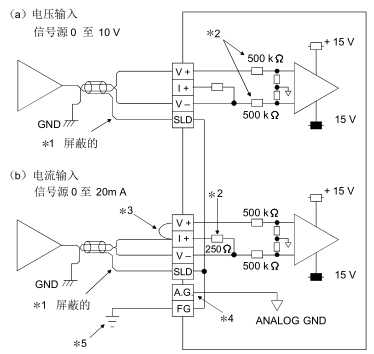

Q64AD三菱Q系列A/D轉換模塊4通道電流/電壓輸入型，Q64AD 三菱AD轉換模塊的外部接線如下圖所示。
*1 電源線采用兩芯雙絞屏蔽線。
*2 表示Q64AD的輸入阻抗。
*3 如果電流輸入,則必須連接到(V+)和(I+)端子。
*4 通常"A.G."端子不需要接線。然而，在下列條件下，它可以用作兼容設備接地的GND。
1 當"A.G"和"兼容設備的GND"之間的極性有差異時。
2 當在±電線上只有+端才是開路時,作為0V輸入的替換方案。
*5 必須使用接地 另外,把電源模塊的FB接地。
[接線注意事項]
為了充分利用模/數轉換模塊的功能并確保系統可靠性，外部接線需要防止噪音。
請遵循以下外部接線注意事項：
1、Q64AD的AC控制電路和外部輸入信號要使用隔離電纜以避免AC側電涌和感應的影響。
2、固定電纜時不要讓電纜靠近除PLC之外的主電路線、高壓電纜或負荷電纜或者把電纜與除PLC之外的主電路線、高壓電纜或負荷電纜捆扎在一起。這可能增加噪聲、電涌和感應的影響。
3、對屏蔽線和焊封電纜的屏蔽作單點接地。
4、帶套管無焊點壓裝端子不能用于端子排。推薦用標記管或絕緣管蓋住壓裝端子的電纜接頭部分。
Q64AD外部接線,Q64AD外部連接,Q64AD接線
