MR-JE-C支持CC-Link IE Field Basic伺服放大器
MR-JE-C繼承了MR-JE系列的基本功能和先進的易于使用性，尺寸與MR-JE-A/B相同，追加了Ethernet內置端口，可對應HG-KN/SN系列伺服電機。MR-JE-C在無定位模塊的情況下也可實現高精度定位，在網路方面支持CC-Link IE Field Basic以及Modbus/TCP網絡。
一、MR-JE-C特點
1、配置文件模式
支持CiA402驅動配置文件的驅動方式
可以在無定位模塊的狀態下簡便地構建定位系統，實現高精度定位。
[配置文件位置模式連續運行范例]

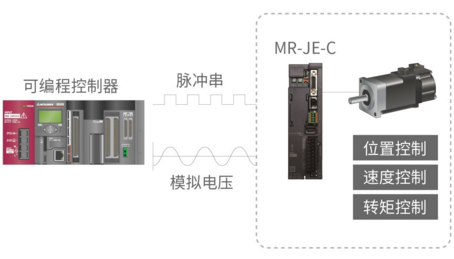

2、脈沖串指令/模擬電壓指令
支持定位模塊
也支持定位模塊(差動和集電極開路)的脈沖串指令和模擬電壓指令，可以進行位置控制/速度控制/轉矩控制。

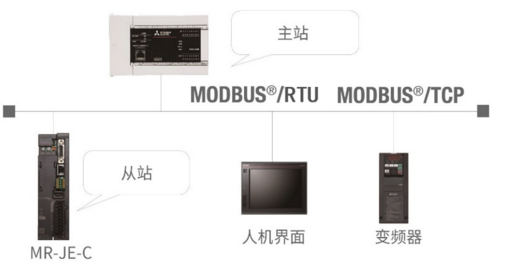

3、Modbus/TCP/TRU
支持Modus/TCP網絡/RTU網絡
不僅可以使用CC-Link IE現場網絡Basic和SLMP，而且還可以使用Modbus/TCP網絡，Modus/RTU網絡由主站驅動機器。
二、MR-JE-C性能規格
一個網絡最多可以連接64軸的MR-JE-C。
┌─────────┬────┬─────┬───┬──────┐
│主要功能的規格 │ RnCPU│Qn UDVCPU │LnCPU │FX 5U │
│ │RnENCPU │QnUDPVCPU │ │FX5UC │
├─────────┼────┴─────┴───┴──────┤
│通訊速度 │ 100Mbps │
├─────────┼──────────┬───┬──────┤
│一個網絡最多可以連│64站 │16 站 │6站 │
│接的站數 │(16站 *4組) │注2 │ │
│(MR-JE-C是1站/臺) │注 1 │ │ │
├─────────┼──────────┴───┴──────┤
│連接電纜 │支持Ethernet規格的電纜類別5e以上(STP電纜) │
├─────────┼─────────────────────┤
│站間的最大距離 │100m (HUB和節點間的距離)注 │
├─────────┼─────────────────────┤
│傳輸路徑形式 │星 型 │
├─────────┼─────────────────────┤
│通訊方式 │UDP │
└─────────┴─────────────────────┘

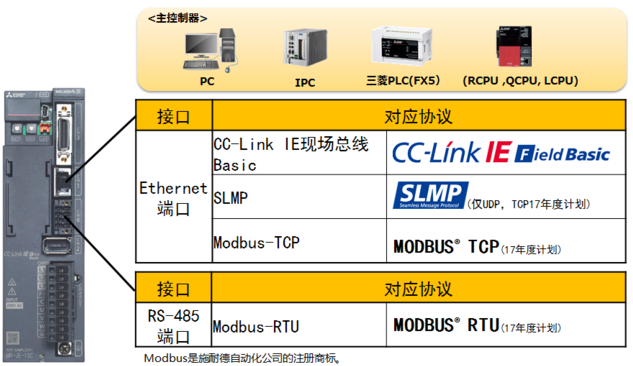

三、對應協議
由于對應開放式協議，可連接多種類型的控制器
三菱電機致力于提供高價值綜合解決方案，以高品質產品幫助客戶實現生產現場、設備的性能提升、可視化與高效化。
