三菱觸摸屏GOT2000系列與西門子PLC的串行連接
三菱觸摸屏(GOT2000包括Got Simple經濟型)與西門子公司生產的可編程控制器之間的連接。
1、可連接機種一覽表
┌─────┬────┬────┬───────┬────────┐
│西門子PLC │有無時鐘│通訊形式│以太網連接類型│可連接的GOT │
├─────┼────┼────┼───────┼────────┤
│S7-200 │ │RS-232 │ - │GT27、GT23、GS │
│ │ 無 ├────┼───────┼────────┤
│ │ │以太網 │OP通訊 │GT27、GT23 │
├─────┼────┼────┼───────┼────────┤
│S7-300 │ │RS-232 │ - │GT27、GT23 │
│ │ ├────┼───────┼────────┤
│ │ │ │FETCH/WRITE │GT27、GT23 │
│ │ 有*1 │以太網 ├───────┼────────┤
│ │ │ │OP通訊 │GT27、GT23 │
├─────┼────┼────┼───────┼────────┤
│S7-400 │ │RS-232 │ - │GT27、GT23 │
│ │ ├────┼───────┼────────┤
│ │ │ │FETCH/WRITE │GT27、GT23 │
│ │ 有*1 │以太網 ├───────┼────────┤
│ │ │ │OP通訊 │GT27、GT23 │
├─────┼────┼────┼───────┼────────┤
│S7-1200 │ 無 │以太網 │OP通訊 │GT27、GT23 │
└─────┴────┴────┴───────┴────────┘
*1 以太網連接時無法使用。
2、串行連接時

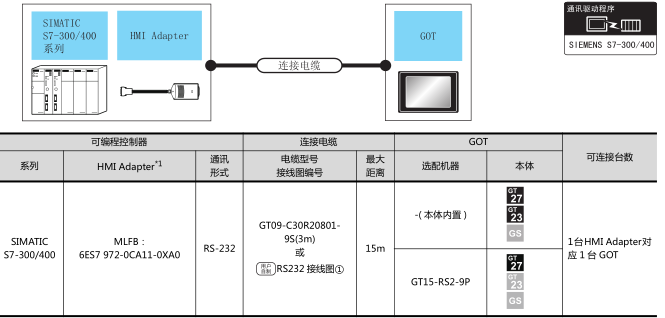

1)、與SIMATICS7-300/400系列連接時的系統配置
A、與1臺可編程控制器連接時
B、與多臺可編程控制器連接時

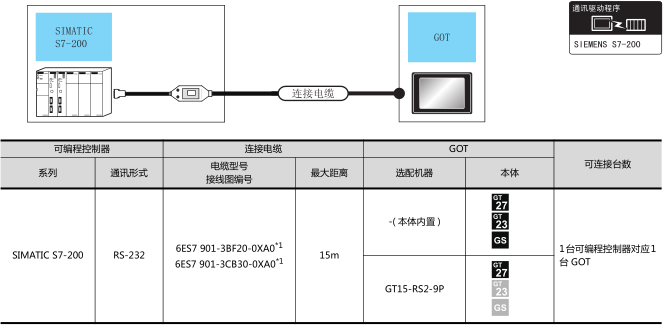

2)、與SIMATICS7-200連接時的系統配置
3、連接GOT與可編程控制器的電纜的接線圖

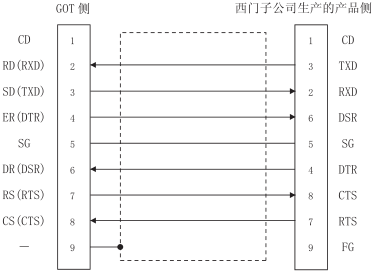

1)、RS-232電纜接線圖
2)、制作電纜時的注意事項
A、電纜長度
請將RS-232電纜的長度做成15m以內。
B、GOT側接口
GT27、GT23：D-Sub9針(公)英制螺紋固定型，接口型號17LE-23090-27(D4C □ )
GT15-RS2-9P、GT01-RS4-M：D-Sub9針(公)英制螺紋固定型，接口型號17LE-23090-27(D3CC)
C、西門子公司生產的可編程控制器側的接口
請使用與西門子公司生產的可編程控制器側對應的接口。
4、GOT側的設置
1)、設置通訊接口(連接機器的設置)
設置連接機器的通道。

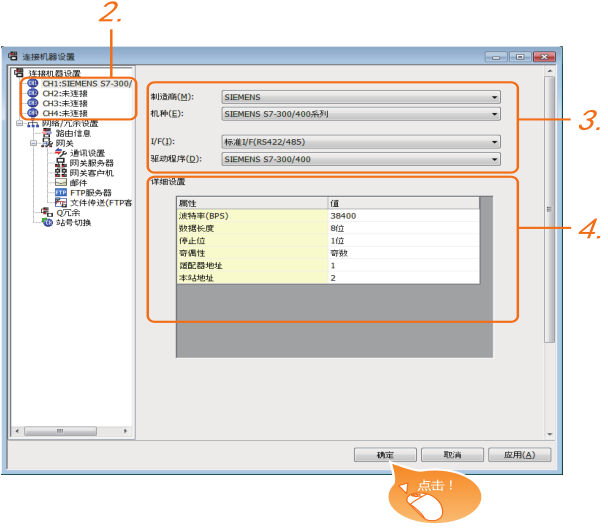

Step1. 選擇 [ 公共設置 ] → [ 連接機器的設置 ] 菜單。
Step2. 彈出連接機器的設置窗口，從列表菜單中選擇要使用的通道。
Step3. 進行如下選擇。
. 制造商：SIEMENS
. 機種：請執行以下任意一種設置。
SIEMENSS7-300/400 系列
SIEMENSS7-200
. I/F：所使用的接口
. 驅動程序：請執行以下任意一種設置。
* 與SIEMENSS7-300/400連接時：
SIEMENSS7-300/400
* 與SIEMENSS7-200連接時：
SIEMENSS7-200
Step4. 制造商、機種、I/F、驅動程序的設置完成后會顯示詳細設置。
請根據所使用的環境進行設置。
設置完成后點擊"確定"按鈕。
A、SIEMENSS7-300/400連接機器詳細設置
. 波特率 *2
更改與連接機器的波特率時進行設置。(9600bps、19200bps默認、38400bps、57600bps、115200bps)
. 數據長度：更改與連接機器的數據長度時進行設置，固定為8位。
.停止位：指定通訊時的停止位長度，固定為1位。
.奇偶性：指定在通訊時是否進行奇偶校驗，以及校驗的方式,固定為奇數。
.適配器地址 *1*2
指定連接網絡內的適配器地址(連接著GOT的適配器的站號1~31)(默認1)
.本站地址 *1*2：
指定連接網絡內的本站地址(想要通過GOT監視的PLC的站號1~31)(默認2)
*1 選擇時注意不要與其他模塊相重復。
*2 GOT會自動將傳送速度、適配器地址和本站地址的設置值設置到HMIAdapter。

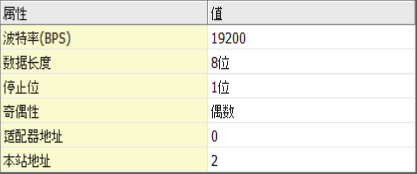

B、SIEMENSS7-200連接機器詳細設置
. 波特率
更改與連接機器的波特率時進行設置。(9600bps、19200bps、38400bps 默認：38400bps)
. 數據長度：更改與連接機器的數據長度時進行設置，默認8位，范圍7位/8位。
.停止位：指定通訊時的停止位長度，默認1位，范圍1位/2位。
.奇偶性：指定在通訊時是否進行奇偶校驗，以及校驗的方式(無/偶數-默認/奇數)。
.適配器地址 *1*2
指定連接網絡內的適配器地址(連接著GOT的適配器的站號0~31)(默認0)
.本站地址 *1*2：
指定連接網絡內的本站地址(想要通過GOT監視的PLC的站號1~31)(默認2)
*1 選擇時注意不要與其他模塊相重復。
*2 GOT會自動將傳送速度、適配器地址和本站地址的設置值設置到HMIAdapter。
5、與HMIAdapter連接時
以下的通訊設置通過GOT側的連接機器詳細設置進行設置。
...設置項目........可編程控制器側的設置
...傳送速度........9600bps、19200bps、38400bps
...數據長度........8 位(固定)
...奇偶位..........奇數(固定)
...停止位..........1 位(固定)
...適配器地址......1~31
...本站地址........1~31
