GOT2000系列三菱觸摸屏使用總線連接時的故障
GOT和可編程控制器CPU通過總線連接時發生故障，且在確認系統報警之后也未找到原因時，請實施本節的故障排除處理措施。
1、出錯位置的確定
在確定出錯位置并對順控程序進行修改、或是更換確定的模塊后，確認是否還會出錯。
如仍然出錯，應是其他原因。請參照以下內容，進一步縮小出錯位置的范圍。
1)、確認可編程控制器的出錯
Step1. 使用GXWorks2等，查看可編程控制器上檢測出哪個出錯。
Step2. 根據可編程控制器的出錯信息，確認各模塊、電纜的安裝狀態及接地狀態。
2)、確認出錯的時機
(a) 接通電源或復位后立刻出錯
應是在可編程控制器的初始處理時，檢測出了出錯。
這種情況下，多數時候無法確定出錯模塊，請使順控程序只使用END命令，并逐一拆卸
所安裝的模塊。當模塊拆卸后出錯不再發生，則說明問題出在該模塊。
(b) 特定的操作或在數秒鐘后出錯
很有可能是順控程序檢測出了出錯。
請確認出錯的出錯步及該部分的順控程序。
或令順控程序僅執行END命令，可以確認在整個順控程序中是否有問題。
(c) 特定機器動作時出錯
應是噪聲引起的誤動作。
請確認是否在靠近動作機器的地方鋪設了總線電纜等信號線。
靠近動作機器鋪設時，請使信號線與動作機器保持100mm以上的距離。
3)、出錯模塊的確定
請根據可編程控制器的出錯代碼或特殊寄存器的信息，確定出錯的模塊。
2、縮小出錯位置的范圍
如更換了出錯的模塊后還是無法恢復，則應是因其他模塊的影響引發的出錯。
從系統上最遠的模塊開始，按由遠及近的順序逐一拆下擴展電纜、總線連接電纜，確認各狀態下的出錯情況。
如出錯不再發生，則此時拆下的模塊或擴展電纜、總線連接電纜就是造成出錯的原因。

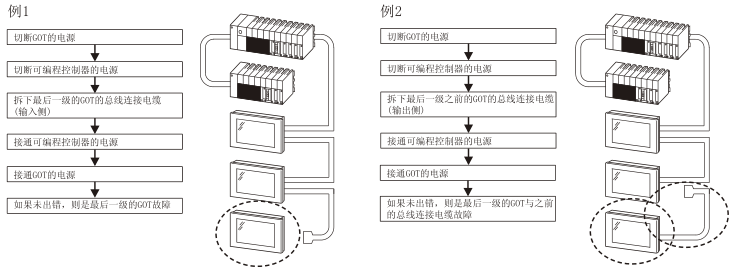

縮小出錯位置范圍的示例如下所示。(使用QnASCPU、擴展基板時)
要拆卸擴展基板時，通過對順控程序只使用END指令，就不會再發生起因于順控程序的出錯，
這樣更容易確認出錯的發生情況。發生頻率不高時，請在拆下模塊等設備的狀態下，觀察一段時間。
在因噪聲等引起誤動作時，該方法在確認噪聲從何處侵入上也非常有效。
3、故障排除的具體例子

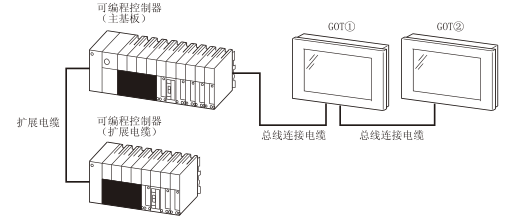

以如下系統為例，對可編程控制器CPU實際出錯時的故障排除進行說明。(使用QnASCPU、擴展基板時)
確認可編程控制器CPU中發生的發錯代碼/出錯步等(確定出錯狀況、出錯位置) ==>
可編程控制器CPU發生“SP.UNIT DOWN” ==>
切斷GOT的電源，切斷可編程控制器的電源 ==>
更換可編程控制器CPU ==>
接通可編程控制器的電源，接通GOT的電源==>
繼續出錯(并非可編程控制器CPU的故障) ==>
切斷GOT的電源，切斷可編程控制器的電源 ==>
拆下GOT①的總線連接電纜的輸出側(縮小出借位置的范圍)==>
接通可編程控制器的電源，接通GOT的電源 ==>
不發生錯誤 ==>
確定是GOT①與GOT②間連接的總線連接電纜異常，更換總線連接電纜 ==> 退出
