Got Simple三菱觸摸屏的安裝步驟及注意事項
將GOT以面板嵌入的方式安裝。應按以下步驟進行安裝。
面板開孔尺寸GS2110-WTBD 258*200、GS2110-WTBD 191*137mm。
此外，請將安裝面板的厚度設為1.6~4mm。

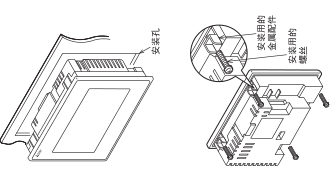

1、安裝步驟
  Step1: 插入到面板中時，請將GOT插入面板的正面。
  Step2: GOT的固定 在GOT的模塊固定用孔中，掛上安裝用的金屬配件(附帶)，并在規定的扭矩范圍(0.36~0.48N·m)內擰緊固定安裝螺栓(附帶)。
  Step3: GOT從工廠出貨時，在顯示部上貼著保護用的膜。在安裝完畢后應將其揭下。



2、安裝時的注意事項
 1)、安裝螺栓的擰緊
   應在規定的扭矩范圍內擰緊安裝螺栓。
   安裝螺栓松動后，可能導致下落。另外，也可能無法獲得防水、防油效果。
   以規定的扭矩范圍以上擰緊的話，由于單元破損、面板“歪斜”，保護膜可能發生“皺紋”，
   觸摸區域有效性降低，從而造成觸摸面板誤輸入。另外，也可能無法獲得防水、防油效果。
   . 規定的扭矩范圍：0.36~0.48N·m
 2)、安裝面板面
   請勿使面板面彎曲、受傷或凸凹。如出現彎曲、受傷或凸凹，也可能無法獲得防水效果。
   另外，關于面板厚度，請充分考慮面板強度后進行選定。

  (例如，即使面板厚度在要求范圍內，因面板材質或大小不同，強度也可能不夠。面板強度不夠時，受GOT或其他設備的安裝位置影響，有時會出現面板彎曲。)

GS2107-WTBD安裝步驟,GS2110-WTBD安裝步驟
