FX5U系列三菱PLC晶體管輸出型定位功能概述
FX5 CPU模塊(晶體管輸出)及高速脈沖輸入輸出模塊可以向伺服電機、步進電機等輸出脈沖信號，從而進行定位控制。脈沖數多的時候，電機轉得多。用脈沖頻率、脈沖數來設定定位對象(工件)的移動速度或者移動量。
1、FX5 CPU模塊定位的特點
 . 定位功能包括使用CPU模塊I/O的定位功能，和使用高速脈沖輸入輸出模塊的定位功能。

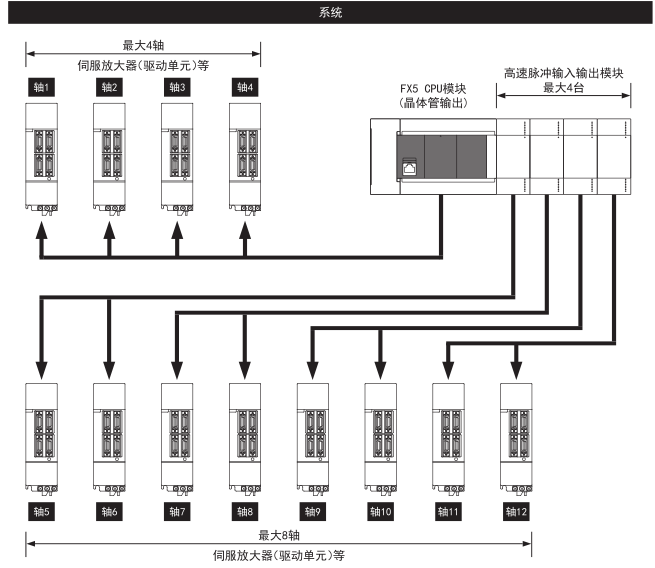

 . 可進行最大12軸的定位控制。(CPU模塊：4軸、高速脈沖輸入輸出模塊：2軸*4臺）
 . 使用定位指令和定位參數進行定位控制。
 . 脈沖輸出方法有PULSE/SIGN模式和CW/CCW模式。通用輸出可輸出200Kpps的脈沖串。
 . 支持MELSERVO系列伺服放大器的MR-J4?A、MR-J3?A、MR-JN?A系列。

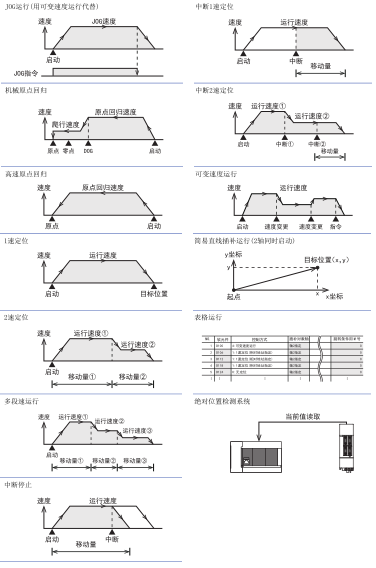

2、定位功能一覽
 通過組合定位指令和定位參數，可進行各種各樣的定位動作。



3、實現定位控制的步驟
 1)、定位功能的規格確認
 2)、系統構成和選擇
 3)、接線作業
 4)、通過GX Works3 *1 進行參數設定
 5)、通過GX Works3 *1 創建程序

FX5U定位功能說明,FX5U定位特點
