三菱FX5U系列PLC怎么進行時間設置操作？
三菱FX5U系列PLC怎么進行時間設置操作？
時間:2017-09-01 來源:未知 作者:admin 點擊:34718次
三菱FX5U系列PLC怎么進行時間設置操作？
CPU模塊的內部有時鐘數據，用于事件履歷功能、數據記錄功能的日期等的系統執行功能中的時間管理。
以下介紹CPU模塊的時間設置：
即使在CPU模塊的電源OFF時或發生超過允許瞬停時間的停電時，通過CPU模塊內部的大容量電容器也可繼續維持時鐘動作。使用選項電池時，通過電池繼續維持動作。
1、時鐘數據
CPU模塊內部處理的時鐘數據如下。
. 年：公歷4位數(1980年~2079年)
. 月：1~12
. 日：1~31(自動判別閏年)
. 時：0~23(24小時制)
. 分：0~59
. 秒：0~59
. 星期：0：星期天、1：星期一、2：星期二、3：星期三、4：星期四、5：星期五、6：星期六
2、時鐘數據的更改
可通過工程工具更改、通過SM/SD更改、通過指令更改方法更改時鐘數據。
1)、通過工程工具更改
通過菜單的“時鐘設置”進行。
2)、通過SM/SD更改

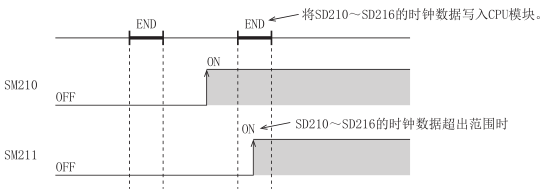

在SM210(時鐘數據設置請求)OFF→ON的掃描的END處理執行后，至CPU模塊中寫入SD210(時鐘數據)~SD216(時鐘數據)中存儲的值。SD210~SD216的范圍超出有效范圍時，SM211(時鐘數據出錯)將為ON，且SD210~SD216的值不會被寫入CPU模塊。
3)、通過指令更改
通過TWR(P)指令將時鐘數據寫入CPU模塊。
3、時鐘數據的讀取
1)、通過SM/SD讀取的方法
SM213(時鐘數據讀取請求)為ON時，將時鐘數據讀取至SD210~SD216。
2)、通過指令讀取的方法
通過TRD(P)指令從CPU模塊讀取時鐘數據。
4、注意事項
. 初次使用時
出廠時未進行設置，因此必須設置正確的時間。
. 時鐘數據的修改
即使修改了部分時鐘數據，也應再次將全部數據寫入CPU模塊。
FX5U時間設置,FX5U時鐘設置
