iQ-F FX5U系列三菱PLC產品的各部位名稱說明
iQ-F FX5U系列三菱PLC產品的各部位名稱說明
時間:2017-08-30 來源:未知 作者:admin 點擊:7849次
iQ-F FX5U系列三菱PLC產品的各部位名稱說明(FX5U部位名稱)

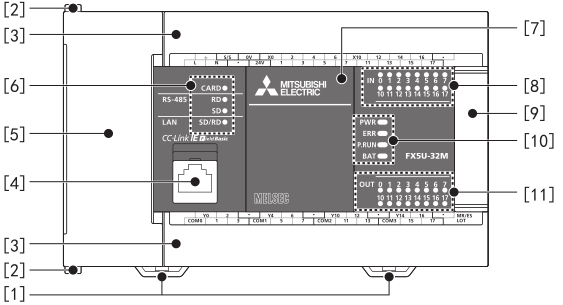

1、FX5U系列PLC正面
┌───┬───────────┬───────────────────────┐
│編號 │名稱 │內容 │
├───┼───────────┼───────────────────────┤
│[1] │DIN導軌安裝用卡扣 │用于將CPU模塊安裝在DIN46277(寬度35mm)的 │
│ │ │DIN導軌上的卡扣。 │
├───┼───────────┼───────────────────────┤
│[2] │擴展適配器連接用卡扣 │連接擴展適配器時，用此卡扣固定。 │
├───┼───────────┼───────────────────────┤
│[3] │端子排蓋板 │保護端子排的蓋板。接線時可打開此蓋板作業。 │
│ │ │運行(通電)時，請關上此蓋板。 │
├───┼───────────┼───────────────────────┤
│[4] │內置以太網通信用連接器│用于連接支持以太網的設備的連接器。(帶蓋) │
├───┼───────────┼───────────────────────┤
│[5] │上蓋板 │保護SD存儲卡槽、RUN/STOP/RESET開關等的蓋板。 │
│ │ │內置RS-485通信用端子排、模擬量輸入輸出端子排、│
│ │ │RUN/STOP/RESET開關、SD存儲卡槽等位于此蓋板下。│
├───┼───────────┼───────────────────────┤
│[6] │CARD LED │顯示SD存儲卡是否可以使用。 │
│ │ │燈亮：可以使用，或不可拆下 │
│ │ │閃爍：準備中 │
│ │ │燈滅：未插入，或可拆下 │
│ ├───────────┼───────────────────────┤
│ │RD LED │用內置RS-485通信接收數據時燈亮。 │
│ ├───────────┼───────────────────────┤
│ │SD LED │用內置RS-485通信發送數據時燈亮。 │
│ ├───────────┼───────────────────────┤
│ │SD/RD LED │用內置以太網通信收發數據時燈亮。 │
├───┼───────────┼───────────────────────┤
│[7] │連接擴展板用的連接器 │保護連接擴展板用的連接器、電池等的蓋板。 │
│ │蓋板 │電池安裝在此蓋板下。 │
├───┼───────────┼───────────────────────┤
│[8] │輸入顯示LED │輸入接通時燈亮。 │
├───┼───────────┼───────────────────────┤
│[9] │次段擴展連接器蓋板 │保護次段擴展連接器的蓋板。將擴展模塊的擴展 │
│ │ │電纜連接到位于蓋板下的次段擴展連接器上。 │
├───┼───────────┴───────────────────────┤
│[10] │動作狀態顯示LED │
│ ├───────────┬───────────────────────┤
│ │PWR LED │顯示CPU模塊的通電狀態。 │
│ │ │燈亮: 通電中 │
│ │ │燈滅: 停電中，或硬件異常(通過LED確認) │
│ ├───────────┼───────────────────────┤
│ │ERR LED │顯示CPU模塊的錯誤狀態。(通過LED確認) │
│ │ │燈亮: 發生錯誤中，或硬件異常 │
│ │ │閃爍: 出廠狀態、發生錯誤中、硬件異常，或復位中│
│ │ │燈滅: 正常動作中 │
│ ├───────────┼───────────────────────┤
│ │P.RUN LED │顯示程序的動作狀態。 │
│ │ │燈亮: 正常動作中 │
│ │ │閃爍: PAUSE狀態 │
│ │ │燈滅: 停止中，或發生停止錯誤中 │
│ ├───────────┼───────────────────────┤
│ │BAT LED │顯示電池的狀態。 │
│ │ │閃爍: 發生電池錯誤中 │
│ │ │燈滅: 正常動作中(通過LED確認) │
├───┼───────────┼───────────────────────┤
│[11] │輸出顯示LED │輸出接通時燈亮。 │
┌───┬───────────┬───────────────────────┐

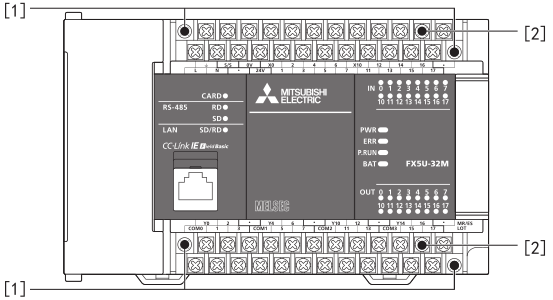

│編號 │名稱 │內容 │
├───┼───────────┼───────────────────────┤
│[1] │端子排裝卸用螺絲 │將此螺絲(左右交互逐步)擰松后可拆下端子排上部 │
├───┼───────────┼───────────────────────┤
│[2] │端子 │電源、輸入、輸出的端子。 │
┌───┬─────────┬─────────────────────────┐

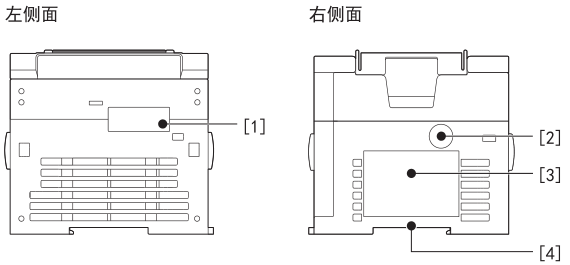

│編號 │名稱 │內容 │
├───┼─────────┼─────────────────────────┤
│[1] │連接擴展適配器用的│保護連接擴展適配器用的連接器的蓋板。將擴展適配器 │
│ │連接器蓋板 │連接到位于蓋板下的連接擴展適配器用的連接器上。 │
├───┼─────────┼─────────────────────────┤
│[2] │正規品認證標簽 │防止偽造用的正規品認證標簽。 │
├───┼─────────┼─────────────────────────┤
│[3] │銘牌 │記載了產品型號、制造編號、電源規格、MAC地址等。 │
├───┼─────────┼─────────────────────────┤
│[4] │DIN導軌安裝槽 │可以安裝在DIN46277(寬度：35mm)的DIN導軌上。 │
└───┴─────────┴─────────────────────────┘
3、FX5U系列PLC上側面/下側面
上側面/下側面各有1個孔為CPU模塊固定螺絲孔，用于將CPU模塊直接安裝到柜中的螺絲孔。
FX5U部位名稱,FX5U部位說明,FX5U部位解釋,FX5U部位含義
