三菱Q CC-Link IE控制網絡啟動時的測試

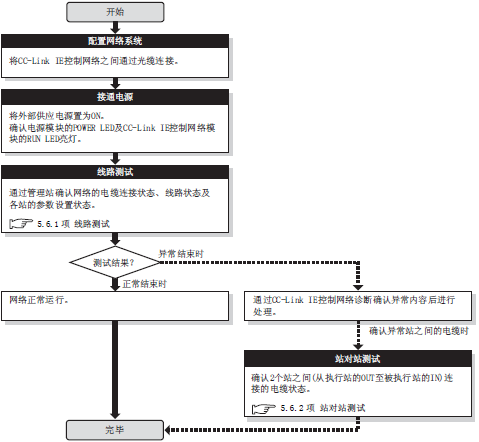

此測試確認系統啟動時網絡是否運行正常,應按照如下步驟執行各測試。
一、線路測試
線路測試用于從管理站確認網絡電纜連接狀態、線路狀態和各站的參數設置狀態。
以下列出通過線路測試實施的測試項目。
┌────────────┬────────────────────────┐
│ 項 目 │ 說 明 │
├────────────┼────────────────────────┤
│管理站重復或站號重復檢測│檢側管理站或站號的重復。 │
├────────────┼────────────────────────┤
│超出站號范圍的站的檢測 │檢側連接的普通站是否超出了管理站中設置的總站數。│
├────────────┼────────────────────────┤
│保留站設置檢測 │檢側設置為保留站的站是否被實際連接。 │
├────────────┼────────────────────────┤
│電纜斷線檢測 │檢測電纜的斷線。 │
├────────────┼────────────────────────┤
│電纜插入錯誤檢側 │檢側OUT與IN的電纜插入錯誤。 │
├────────────┼────────────────────────┤
│電纜故障檢測 │檢測電績故障位置。 │
└────────────┴────────────────────────┘

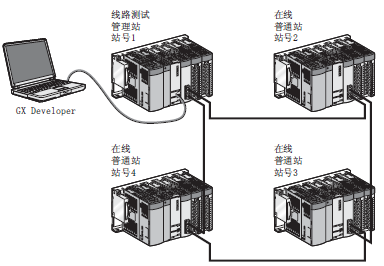

1、系統配置
1) 將GX Developer連接到CPU模塊上。
2) 將電源置為OFF，然后將光纜連接到CC-Link IE控制網絡模塊的OUT和IN中。
3) 將電源置于ON。
2、用GX Developer 設置網絡參數
1) 將管理站設置為線路測試模式
2) 將普通站設置為在線模式
3) 執行線路測試
4) 通過CC-Link IE 控制網絡診斷確認線路測試結果
當線路測試異常結束時，應通過CC-Link IE 控制網絡診斷確定異常原因后，按照故障排除進行處理。
然后，再次執行線路測試。
二、站對站測試
站對站測試用于確認兩個站之間( 從執行站的OUT 至被執行站的IN) 電纜的連接狀況。
1、除冗余系統以外情況下的系統配置及參數設置
1) 系統配置
a) 將GX Developer 連接到CPU 模塊上。
b) 將電源置為OFF，并且將光纜連接到執行站的OUT 與被執行站的IN 中。
c) 將電源置為ON。
2) 、用GX Developer設置網絡參數
2、冗余系統時的系統配置及參數設置
將B系統的CC-Link IE控制網絡模塊設置為執行站的示例如下所示。
進行站對站測試時，應將冗余系統的運行模式置為分離模式后執行。
1) 系統配置
a) 將GX Developer 連接到控制系統CPU 上。
b) 將電源置為OFF后，將光纜連接到執行站的OUT及被執行站的IN上。
c) 將電源置為ON。
2) 將冗余系統的運行模式更改為分離模式
通過GX Developer的冗余操作，將[Change operation Mode(運行模式更改)] 選擇為[Separate mode(分離模式)]后執行。
3) 設置GX Developer 的網絡參數
a) 將A系統的模式設置為在線模式
b) 將B系統(執行站)的模式設置為站對站測試模式
通過GX Developer的網絡參數的冗余設置，將B系統(執行站)的模式選擇為站對站測試模式。
c) 將GX Developer連接到B系統CPU模塊上，進行可編程控制器寫入。
d) 將被執行站設置為在線模式
將GX Developer連接到被執行站的CPU模塊上。

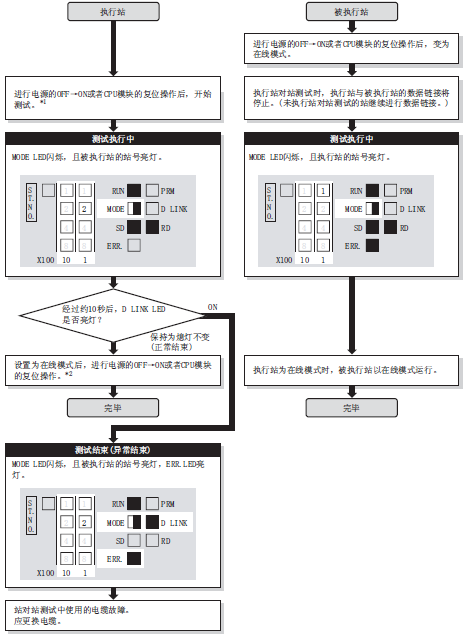

3、執行站對站測試
*1 冗余系統的運行模式為分離模式的情況下，僅進行B系統的電源OFF→ ON或CPU模塊的復位操作。
*2 冗余系統的運行模式為分離模式的情況下
1) 將B系統的模式設置為在線模式后，對B系統CPU進行可編程控制器寫入。
2) 僅進行B系統的電源OFF→ON或CPU模塊的復位操作。
3) 將GX Developer連接到控制系統CPU上，將冗余系統的運行模式更改為備份模式。
